Moulage par compression vs moulage par injection : quelle est la différence

Le moulage par compression et le moulage par injection sont deux des procédés de fabrication les plus couramment utilisés pour produire des pièces en plastique à grande échelle. Bien que les deux impliquent de façonner du plastique dans un moule sous chaleur et pression, il existe des différences clés dans le fonctionnement de chaque méthode.

Comprendre les distinctions entre le moulage par compression et le moulage par injection est important pour que les fabricants puissent déterminer quelle approche est la mieux adaptée à une application donnée. Cependant, les spécificités des processus peuvent prêter à confusion, même pour ceux qui sont familiers avec la production de plastique.

Cet article vise à fournir un aperçu clair des similitudes et des différences entre le moulage par compression et le moulage par injection. Nous détaillerons les étapes de base impliquées dans chaque technique et comment elles varient. Des facteurs tels que l'adéquation de la conception des pièces, les temps de cycle, les déchets de matériaux et la rentabilité seront également examinés.

Un aperçu du moulage par injection et par compression

Comprendre le moulage par injection

Le moulage par injection est une méthode de fabrication qui consiste à chauffer un matériau, généralement un thermoplastique, et à l'injecter dans un moule fermé via une trémie et une vis. Le matériau refroidit et se solidifie en prenant la forme souhaitée. Le moulage par injection offre divers avantages, tels que :

1. Aptitude aux pièces complexes: Il est bien adapté aux pièces comportant des détails complexes et des formes complexes.
2. Haute automatisation: Ce processus ne nécessite généralement pas de surveillance humaine constante.
3. Délais de production rapides: Le moulage par injection a des temps de cycle plus courts que le moulage par compression.

Cependant, le moulage par injection présente des inconvénients, notamment des coûts d’outillage initiaux élevés et des difficultés à produire de très grandes pièces.

Définir le moulage par compression

Le moulage par compression est un processus de fabrication dans lequel un matériau préchauffé, généralement un plastique thermodurcissable, est placé dans une cavité de moule. Le moule est ensuite fermé et une pression est appliquée pour forcer le matériau à épouser la forme du moule. Ce procédé est bien adapté aux géométries simples et aux grands panneaux. Cependant, il présente certaines limites, notamment :

• Limité aux conceptions plus simples: Le moulage par compression n'est pas le meilleur choix pour les détails complexes ou les géométries complexes.
• Taux de production plus lents : Les temps de cycle sont plus longs que ceux du moulage par injection.
• Travail intensif: Le placement des matériaux nécessite souvent plus de travail manuel.

Les principales différences entre le moulage par compression et par injection :

• Le moulage par compression est généralement utilisé pour des pièces plus grandes et plus simples comme les joints. L’injection est meilleure pour les petites pièces complexes et de haute précision.
• Le moulage par compression entraîne des coûts d'outillage inférieurs mais des temps de cycle plus lents. Le moulage par injection a des temps de cycle plus rapides et convient mieux aux pièces de haute qualité, ce qui en fait un choix populaire dans de nombreuses industries.
• Le moulage par injection offre une précision dimensionnelle et une cohérence plus élevées.

En résumé, le moulage par compression est un excellent choix pour les pièces plus simples avec des panneaux plus grands, tandis que le moulage par injection est meilleur pour les composants plus complexes et détaillés. Bien que les deux processus soient utiles et polyvalents, comprendre les exigences spécifiques de votre projet vous aidera à choisir la technique la mieux adaptée à vos besoins.

Considérations matérielles

Sélection des matériaux pour le moulage par compression

Le moulage par compression utilise du thermodurci matériaux qui offrent une excellente résistance, stabilité dimensionnelle et résistance aux températures élevées. Certains matériaux couramment utilisés pour le moulage par compression comprennent :

• Composé de moulage en vrac (BMC) : Un mélange de résine polyester, de fibres de verre et de charges minérales qui apporte résistance mécanique et stabilité dimensionnelle. Il est couramment utilisé pour les applications automobiles, électriques et de produits de consommation.
• Composé de moulage en feuille (SMC) : Semblable au BMC, le SMC est constitué d’une résine thermodurcissable combinée à des fibres de verre. SMC présente des rapports résistance/poids plus élevés et convient aux composants plus gros, tels que les pièces de carrosserie automobile et les composants aérospatiaux.
• Phtalate de diallyle (DAP) : Plastique thermodurcissable offrant d'excellentes propriétés d'isolation électrique, le DAP est souvent utilisé dans les composants électriques et les applications d'appareillage de commutation.
• Esters phénoliques et vinyliques : Ces matériaux présentent une forte résistance aux produits chimiques et à la chaleur. Les composés phénoliques sont souvent utilisés pour les composants électriques, tandis que les esters vinyliques trouvent leur place dans des applications résistantes à la corrosion.

Utilisation des matériaux dans le moulage par injection

En revanche, le moulage par injection est fréquemment utilisé thermoplastique matériaux qui peuvent être fondus et réutilisés. Voici quelques thermoplastiques populaires utilisés dans le moulage par injection :

1. Polyéthylène (PE) : Un plastique polyvalent utilisé dans un large éventail d'applications telles que les emballages, les jouets et les biens de consommation. On le trouve sous diverses formes, notamment le polyéthylène haute densité (HDPE) et le polyéthylène basse densité (LDPE).
2. Polypropylène (PP) : Connu pour sa résistance chimique, sa résistance aux chocs et sa durabilité, le PP est utilisé dans les pièces automobiles, les emballages alimentaires et les dispositifs médicaux.
3. Chlorure de polyvinyle (PVC) : Couramment utilisé pour les tuyaux et raccords, le PVC offre une excellente résistance aux produits chimiques et aux intempéries.
4. Polystyrène (PS) : Des articles jetables de restauration aux appareils électroménagers, le PS est un matériau fréquemment utilisé en raison de son faible coût et de sa facilité de traitement.
5. Nylon: Se distinguant par sa solidité et sa résistance à la chaleur, le nylon est utilisé dans des applications telles que les pièces automobiles, les textiles et les composants électriques.

La machine à mouler

Machines de moulage par compression

Les principaux composants d’une machine de moulage par compression comprennent :

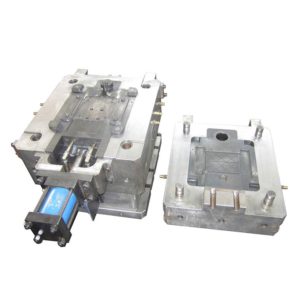

• Moule – Généralement en acier, aluminium ou époxy. Se compose de deux moitiés qui contiennent la cavité du moule.
• Plateaux chauffants – Chauffez le moule pour faire fondre la résine plastique. Souvent chauffé au fioul ou électriquement.
• Vérin hydraulique – Applique une haute pression pour fermer le moule et comprimer le matériau.
• Système d'éjection – Goupilles, manchons, décapants qui aident à retirer la pièce moulée.

La matière première commence sous forme de granulés, est préchauffée et placée dans la cavité du moule. Les plateaux se ferment et une pression est appliquée, forçant la matière plastique brute à prendre la forme du moule. Après refroidissement et durcissement, le moule s'ouvre et la pièce est éjectée.

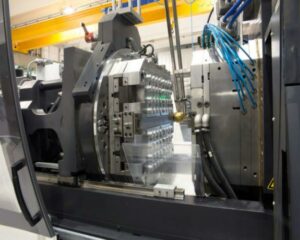

Machines de moulage par injection

Les principaux composants d’une machine de moulage par injection comprennent :

• Trémie – Contient les granulés ou granulés de plastique avant le moulage
• Baril – Contient la vis alternative qui tourne pour faire fondre le matériau
• Vis – Fait tourner et mélange le plastique en fusion, puis l'injecte dans le moule
• Unité de serrage – Ouvre et ferme les moitiés du moule
• Chauffages – Des bandes chauffantes entourent le canon pour faire fondre le plastique
• Systèmes hydrauliques – Appliquer une pression pour l’injection et le serrage
• Système d'éjection – Les broches, les manchons et les décapants aident à retirer la pièce

Les granulés sont introduits dans le fût depuis la trémie. Lorsque la vis tourne, la friction et la chaleur font fondre le matériau. La vis injecte ensuite le plastique fondu à haute pression dans la cavité du moule. Le matériau refroidit et durcit pour prendre la forme finale de la pièce avant d'être éjecté.

Injection ou compression : Le processus de moulage en détail

Le processus de moulage par compression

Dans le Moulage par compression Lors du processus de fabrication, votre matière première, généralement un caoutchouc préchauffé ou un plastique thermodurcissable, est placée directement dans la cavité du moule. Cette cavité a la forme du produit final souhaité et a été préalablement chauffée, ce qui facilite l'écoulement du matériau et le durcissement. Le moule est ensuite fermé et une pression est appliquée, garantissant que le matériau remplit complètement la cavité du moule.

Le processus de moulage par injection

Moulage par injection, en revanche, est un peu plus complexe. Tout d’abord, vous devrez introduire la matière première, généralement sous forme de granulés de plastique, dans une trémie. Le matériau sera ensuite poussé à travers une vis qui chauffera et fera fondre le plastique, le transformant ainsi en un état liquide.

Ensuite, le plastique liquéfié est injecté sous haute pression dans la cavité chauffée du moule, la remplissant complètement. Le matériau refroidit et se solidifie à l’intérieur du moule, prenant la forme souhaitée. Enfin, le moule est ouvert et le produit fini est éjecté.

Ce procédé est idéal pour la production en grand volume, étant donné son potentiel de production de pièces très détaillées et complexes. Le moulage par injection peut également atteindre des taux de production plus rapides que le moulage par compression.

Bref, voici une brève comparaison des deux processus :

	Moulage par compression	Moulage par injection
Placement des matières premières	Manuel, dans cavité de moule chauffée	Via trémie et vis, dans la cavité du moule chauffée
Pression	Appliqué lorsque le moule est fermé	Haute pression pendant l'injection
Chaleur	Cavité et matériau du moule préchauffés	La vis chauffe le matériau ; cavité de moule chauffée
Complexité des détails	Convient aux conceptions plus simples	Capable de produire des détails complexes et des géométries complexes
Volume de production	Volume moyen	Volume élevé
Intensité du travail	Plus de travail manuel pour le placement des matériaux	Moins de travail, car le matériau est alimenté via la trémie et la vis

Coûts d’outillage et de fabrication

Lorsque vous envisagez le moulage par compression et le moulage par injection pour votre projet, il est essentiel de comprendre les différences de coûts d'outillage et de fabrication. Les informations suivantes vous aideront à mieux comprendre ces processus du point de vue des coûts.

Coûts d'outillage

Moulage par compression : les coûts d’outillage pour le moulage par compression sont généralement inférieurs à ceux du moulage par injection. Les moules sont plus faciles à entretenir et ont une durée de vie plus longue. Cela fait du moulage par compression une option viable pour un processus de fabrication rentable, en particulier pour les petites séries de production et les conceptions de pièces plus simples.

Moulage par injection : les coûts d'outillage pour le moulage par injection peuvent être plus élevés en raison de la complexité des moules, qui nécessitent souvent plusieurs pièces et systèmes de refroidissement. Cependant, à long terme, l'investissement initial dans un outillage de qualité pour le moulage par injection peut s'avérer payant, surtout si vous envisagez de produire de grandes séries ou si vous avez besoin de pièces plus complexes.

Processus de fabrication et coûts

Moulage par compression : Dans le processus de moulage par compression, les matériaux préchauffés sont placés dans la cavité du moule, qui est ensuite fermée et soumise à la chaleur et à la pression. En raison de sa nature exigeante en main d’œuvre, cette méthode peut entraîner des coûts par pièce plus élevés, en particulier pour les petits volumes de production.

Moulage par injection : Le processus de moulage par injection consiste à injecter un matériau fondu dans la cavité du moule sous haute pression. Ce procédé présente l'avantage d'offrir des taux de production plus rapides que le moulage par compression, ce qui peut réduire les coûts des pièces lorsqu'il s'agit de grandes séries de production. La nature automatisée du moulage par injection peut également conduire à une meilleure cohérence et qualité des pièces finies.

Résumer:

	Moulage par compression	Moulage par injection
Coûts d'outillage	Plus bas, plus facile à entretenir	Plus haut, plus complexe
Fabrication	À forte intensité de main d'œuvre, plus lent	Automatisé, plus rapide
Rentable	Des séries de production plus petites	Grandes séries de production
Pièces complexes	Pas idéal pour les pièces complexes	Convient aux pièces complexes

Applications et facteurs d’adéquation

Les applications du moulage par compression incluent les produits automobiles, industriels et de consommation. C'est un choix populaire pour la fabrication de joints d'étanchéité, de joints et d'autres composants en caoutchouc.

Le moulage par injection produit également des produits automobiles. Il crée des pièces complexes et de haute précision dans des secteurs comme la médecine.

Voici un résumé :

Processus de moulage	Cas d'utilisation
Moulage par compression	– Automobile : Joints, joints, composants en caoutchouc  – Médical : Composants en silicone dus à la biocompatibilité  – Industriel : Pièces volumineuses et durables pour équipements lourds
Moulage par injection	– Automobile : Composants plastiques pour intérieur, extérieur, pièces moteur, connecteurs  – Médical : Dispositifs médicaux de haute précision, consommables, matériel de diagnostic  – Produits de consommation : jouets, contenants alimentaires – vitesse et efficacité de production élevées

Résistance et durabilité du moulage par compression et du moulage par injection

Lorsque l'on compare le moulage par compression et le moulage par injection, il est essentiel de prendre en compte la résistance et la durabilité des pièces produites. Les deux procédés peuvent produire des matériaux à haute résistance, mais certains facteurs affectent la résistance globale.

Voici une comparaison rapide des deux processus en termes de résistance et de durabilité :

	Moulage par compression	Moulage par injection
Choix de matériaux	Uréthane, composites	Plastiques, métaux
Résistance et durabilité	Parties denses et résistantes	Dépend du matériau
Formes complexes	Options limitées	Plus de flexibilité

Questions fréquemment posées

Quelles sont les principales différences entre le moulage par compression et le moulage par injection ?

Lors du moulage par compression, une quantité pré-mesurée de matériau est placée dans une cavité du moule, qui est ensuite fermée et comprimée sous chaleur et pression pour former la forme souhaitée. Le moulage par injection, quant à lui, consiste à injecter un matériau chauffé et liquéfié (généralement du plastique) dans une cavité de moule pour créer des composants et des pièces. Alors que le moulage par injection est généralement plus automatisé et mieux adapté aux pièces complexes, le moulage par compression est souvent utilisé pour des géométries plus simples et peut nécessiter davantage d'intervention humaine.

Comment les coûts se comparent-ils entre le moulage par compression et le moulage par injection ?

Les coûts du moulage par compression et par injection peuvent varier en fonction des exigences spécifiques du projet. Le moulage par compression est généralement plus abordable pour la construction de composants simples, en particulier lorsque les coûts initiaux d'outillage et d'équipement sont pris en compte. Cependant, l’automatisation et l’efficacité accrues du moulage par injection peuvent offrir des avantages en termes de coûts dans le cadre d’une production à grande échelle ou lors de la création de composants complexes.

Quels matériaux conviennent au moulage par compression par rapport au moulage par injection ?

Les deux procédés peuvent traiter divers matériaux, notamment les thermoplastiques, les plastiques thermodurcissables et les élastomères. Le moulage par injection est principalement utilisé pour les thermoplastiques, tandis que le moulage par compression est couramment utilisé pour les plastiques thermodurcissables et les matériaux en caoutchouc. Il est essentiel de choisir le bon procédé de moulage en fonction des propriétés spécifiques du matériau et des exigences de l'application.

Dans quelles industries le moulage par compression et le moulage par injection sont-ils les plus couramment utilisés ?

Le moulage par compression et par injection est utilisé dans un large éventail d'industries, telles que l'automobile, l'aérospatiale, le médical, l'électronique et les biens de consommation. Le moulage par injection est souvent choisi pour produire des pièces complexes destinées aux appareils électroniques et médicaux. Le moulage par compression est couramment utilisé dans la création de composants en caoutchouc, tels que des joints ou des joints, et dans la production de grands panneaux dans les industries automobile et aérospatiale.

Quels sont les principaux avantages du moulage par injection par rapport au moulage par compression ?

Le moulage par injection offre plusieurs avantages par rapport au moulage par compression. Celles-ci incluent une plus grande automatisation, qui réduit les coûts de main-d'œuvre et le besoin d'une supervision constante, une précision et une répétabilité accrues dans la création de composants complexes, ainsi que des taux de production plus rapides grâce à des temps de cycle réduits. Cela fait du moulage par injection le choix privilégié pour la production à grande échelle et la conception de pièces complexes.

En quoi les temps de cycle et les cadences de production diffèrent-ils entre le moulage par compression et le moulage par injection ?

Le moulage par injection a généralement des temps de cycle plus courts et des taux de production plus élevés que le moulage par compression. En effet, le moulage par injection est un processus plus automatisé, permettant une injection, un refroidissement et une solidification plus rapides du matériau. Le moulage par compression, quant à lui, nécessite du temps pour que le matériau soit placé dans le moule, compressé, chauffé, puis refroidi avant d'être retiré. Par conséquent, les temps de cycle plus lents du moulage par compression peuvent entraîner une baisse des taux de production globaux pour ce processus.
