Vady odliatku: Typy, príčiny a prevencia pri odlievaní kovov

Chyba odliatku je nedokonalosť alebo nekonzistentnosť, ktorá sa vytvorí v kove počas proces odlievania, čo ovplyvňuje kvalitu a funkčnosť konečného produktu. Tieto chyby sa môžu prejaviť ako diery, praskliny, prebytočný kov alebo drsné miesta – každý z nich je spôsobený rôznymi problémami s formou, kovom alebo podmienkami v zlievarni.

Vďaka znalosti príčin týchto problémov a spôsobu ich odhalenia môžu výrobcovia ušetriť čas, znížiť množstvo odpadu a zlepšiť pevnosť a vzhľad svojich výrobkov. Čitatelia objavia najčastejšie typy chýb odliatkov, ich príčiny a jednoduché kroky, ktoré im pomôžu predchádzať.

Bežné typy chýb odliatkov

Vady odliatkov sa vyskytujú v mnohých formách, pričom každá z nich je spôsobená rôznymi problémami v procese odlievania. Pochopenie týchto chýb pomáha pri hľadaní ich príčin a zlepšovaní kvality odliatkov.

Pórovitosť a defekty súvisiace s plynom

Pórovitosť sa vzťahuje na malé otvory alebo dutiny vo vnútri odliatku. Tieto otvory oslabujú kov a môžu viesť k poruche výrobku. Plynová pórovitosť vzniká, keď sa plyny zachytia v roztavenom kove a nemôžu uniknúť skôr, ako kov stuhne.

Existuje niekoľko foriem pórovitosti:

• Pórovitosť plynu: Zvyčajne sa javí ako okrúhle otvory vo vnútri kovu.
• Dýchacie otvory: Väčšie plynové vrecká blízko povrchu alebo vo vnútri.
• Dierky: Drobné, často plytké dierky na povrchu.

Medzi príčiny patrí vysoký obsah vlhkosti vo forme, rýchle liatie alebo kontaminácia kovu. Zachytený vzduch alebo plyny, ako napríklad vodík, sú bežnými vinníkmi.

Zmršťovanie a tvorba dutín

Zmršťovacie chyby vznikajú pri chladnutí a zmršťovaní kovu. Pretože kov mení veľkosť pri tuhnutí, ak počas chladenia nedostane dostatok vstupného kovu, vytvára prázdne priestory známe ako zmršťovacie dutiny.

• Zmršťovacia dutina: Veľké vnútorné dutiny, často nepravidelného tvaru.
• Pórovitosť zmršťovania: Menšie, rozptýlené dutiny.

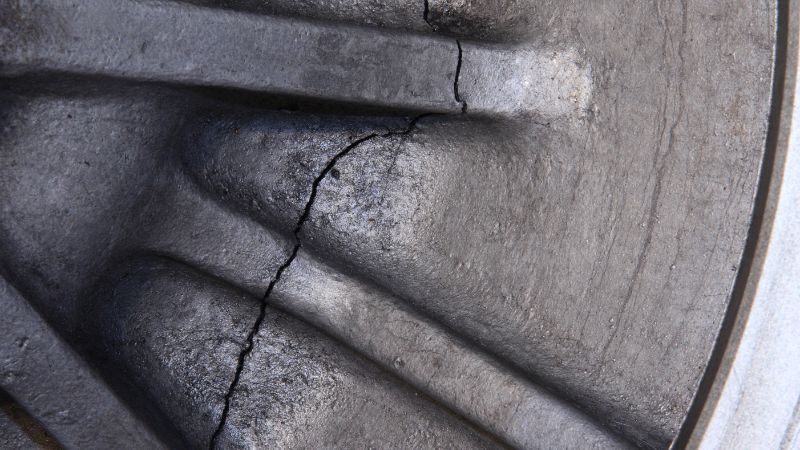

• Horúce slzy/horúce praskliny: Praskliny, ktoré vznikajú, kým je kov ešte mäkký, v dôsledku nerovnomerného chladenia alebo problémov s konštrukciou formy.

Materiál formy a povrchové chyby

Tieto chyby pochádzajú z problémov s pieskom alebo chemikáliami použitými na výrobu formy.

• Rezy a umývania: Vyvýšené alebo drážkované oblasti, kde rýchlo sa pohybujúci kov eroduje časť formy.
• Penetrácia kovu: Roztavený kov vstupuje do priestorov medzi pieskovými zrnami a vytvára drsný povrch.
• Kvapky: Hrčky alebo hrbole spôsobené voľným pieskom padajúcim do formy.
• Blesk/plutva: Tenké vrstvy dodatočného kovu na deliacimi čiarami.
• Chvosty, pracky a žily potkanov: Vlnité čiary, vydutiny alebo hrebene na povrchu v dôsledku rozpínania plesní.
• Swells: Vypuklé povrchy spôsobené uvoľnením formy pod tlakom kovu.
• Posun alebo nesúlad: Nesprávne zarovnanie medzi časťami formy, čo vedie k schodom pri odlievaní.

Studené uzavretie a neúplné naplnenie

K studenému zatvoreniu a chybnému chodu dochádza, keď roztavený kov úplne nevyplní dutinu formy.

• Studené zatvorenie: Dva kovové toky sa úplne nezlúčia, čím sa vytvorí slabá čiara alebo šev.
• Zlyhanie: Kov stuhne skôr, ako dosiahne všetky oblasti, čo vedie k neúplnému odliatiu.
• Nedokončené odlievanie: Chýbajúce časti alebo hrany v dôsledku nízkej teploty liatia alebo pomalého toku.
• Porucha fúzie: Kov sa správne nespája s formou, čo spôsobuje slabé zóny.

Príčiny patrí nízka teplota kovu, pomalé odlievanie, zlý dizajn vtoku alebo príliš tenké časti odliatku.

Príčiny a ovplyvňujúce faktory

Vady odliatkov často vyplývajú zo spôsobu prípravy formy, odlievania kovu, návrhu systémov a použitých materiálov. Každý faktor priamo ovplyvňuje štruktúru, povrch a vlastnosti konečného odliatku.

Návrh a príprava formy

Návrh a príprava formy určujú, ako dobre roztavený kov vyplní dutina formy a stuhne. Zlý návrh formy môže spôsobiť problémy, ako je neúplné vyplnenie, pórovitosť alebo dokonca praskliny.

Geometria formy vrátane prítomnosti ostrých rohov alebo náhlych zmien hrúbky zvyšuje pravdepodobnosť vzniku horúcich alebo tvrdých miest. Tieto oblasti sa ochladzujú rôznou rýchlosťou, čo niekedy spôsobuje zmršťovacie dutiny alebo zvyškové napätie. Dôležitý je aj materiál formy – nekvalitná alebo nesprávne pripravená forma môže viesť k chybám materiálu formy alebo spôsobiť chyby na povrchu odliatku.

Dôraz na správnu povrchovú úpravu formy pomáha minimalizovať drsné povrchy odliatkov a vloženie piesku. Dôkladné čistenie a kontrola dutiny formy pred použitím spolu s použitím vysokokvalitných materiálov znižuje riziko usadenín nečistôt alebo posunutia jadra.

Parametre odlievaného kovu

Spôsob, akým sa kov odlieva, vrátane teploty a rýchlosti odlievania, je kritickým krokom. Ak je teplota príliš nízka, kov nemusí dobre tiecť, čo spôsobí chyby v odlievaní alebo studené uzatváranie. Ak je príliš vysoká, môže dôjsť k nadmernej absorpcii plynu alebo erózii formy.

Rýchlosť odlievania musí byť dobre kontrolovaná. Príliš rýchle odlievanie môže spôsobiť turbulencie, ktoré zachytávajú plyny a oxidujú zliatinu, čo má za následok pórovitosť plynu alebo inklúzie. Príliš pomalé odlievanie zvyšuje riziko, že kov bude stuhnúť nerovnomerne alebo nedosiahne všetky oblasti dutiny formy.

Predhrievanie foriem na vhodné teploty a presné monitorovanie teploty kovu znižuje tepelné šoky aj chyby odlievaného kovu. Udržiavanie konzistencie počas odlievania pomáha vyrábať odliatky s menším počtom chýb.

Systémy vrát a vetrania

Dobre navrhnutý systém vtokovania vedie tok roztaveného kovu do dutiny formy. Systémy vtokovania, ktoré využívajú stúpačky, žľaby a vtokovacie kanály umiestnené na strategických miestach, podporujú smerové tuhnutie a znižujú riziko zmršťovania a pórovitosti.

Odvzdušnenie je tiež dôležité. Nedostatočné odvzdušnenie zachytáva plyny vo forme, čo vedie k pórovitosti alebo neúplnému vyplneniu. Použitie odvzdušňovacích otvorov, filtrov a vyváženého vtokového systému pomáha plynulo smerovať kov a umožňovať únik plynov.

Zliatinové a metalurgické faktory

Chemické zloženie zliatiny ovplyvňuje zlievateľnosť, pevnosť a odolnosť voči chybám. Niektoré zloženia sú náchylnejšie na metalurgické chyby, ako je segregácia, horúce trhliny alebo nerovnomerná štruktúra zŕn.

Kontaminovaný alebo nesprávne zmiešaný kov môže zaviesť plyn alebo nekovové inklúzie. Ak sa nekontroluje čistota taveniny, do odliatku sa môže dostať troska, oxidy a iné nečistoty.

Prísady a rafinačné činidlá sa často používajú na zlepšenie štruktúry zliatiny a zníženie nežiaducich reakcií počas odlievania. Monitorovanie zloženie zliatiny, odplyňovanie a udržiavanie čistých manipulačných systémov sú dôležité na obmedzenie metalurgických defektov a zabezpečenie rovnomerného tuhnutia bez tvorby zvyškového napätia.

Detekcia, prevencia a zlepšovanie kvality

Presné vyhľadávanie a predchádzanie chybám odlievania je kľúčom k výrobe pevných a spoľahlivých kovových výrobkov. Používanie správnych metód kontroly a kontroly kvality môže znížiť riziko problémov, ako sú inklúzie trosky a iné nedokonalosti.

Metódy kontroly a detekcie

Kontrola je prvým krokom pri zisťovaní chýb v odliatkoch. Zlievarne používajú na kontrolu chýb vizuálne aj pokročilé techniky nedeštruktívneho testovania (NDT). Vizuálna kontrola pomáha nájsť povrchové trhliny, trosku alebo inklúzie. Je rýchly, ale môže prehliadnuť malé alebo skryté chyby.

Nedeštruktívne testovanie Metódy, ako napríklad röntgenové alebo ultrazvukové testovanie, umožňujú inšpektorom nahliadnuť do odliatku bez jeho poškodenia. Tieto testy dokážu odhaliť problémy pod povrchom, ako je pórovitosť plynu alebo vnútorné inklúzie, ktoré nie sú zvonku viditeľné. Magnetické časticové testovanie je užitočný na vyhľadávanie trhlín alebo švov na povrchu železných kovov.

Automatizované kontrolné systémy vrátane kamier a senzorov dokážu kontrolovať kvalitu počas výroby. Toto monitorovanie v reálnom čase dokáže odhaliť chyby, ako sú pozdĺžne trhliny alebo chybné odliatky, ešte predtým, ako sa produkt presunie do ďalšej fázy.

Preventívne stratégie v zlievarníckej praxi

Prevencia začína starostlivým plánovaním a dobrými zlievarnícke postupyPoužívanie čistý kov, odstraňovanie trosky a správny návrh formy znižujú riziko inklúzií alebo iných bežných chýb odlievania. Zníženie turbulencie počas odlievania pomáha udržiavať cudzie teleso od vstupu do formy.

Dôležitá je aj kontrola teploty. Odlievanie kovu pri správnej teplote zabraňuje chybám, ako sú studené uzávery alebo nesprávne vytekanie. Správna manipulácia s roztaveným kovom a pravidelné čistenie zariadení zabraňujú tvorbe trosky a jej zachytávaniu v konečnom výrobku.

Často je potrebná spolupráca medzi konštrukčnými tímami a pracovníkmi zlievarne. Malé zmeny v geometrii formy, vtokových systémoch alebo použití filtre môže výrazne znížiť počet chýb. Vedenie záznamov a poučenie sa z minulých chýb pomáha zlepšovať procesy.

Kontrola kvality a neustále zlepšovanie

Tímy kontroly kvality v zlievarniach sa zameriavajú na udržiavanie štandardy odlievania vysoká. Používajú údaje z kontrol na sledovanie miery chybovosti a identifikáciu trendov. Štatistická kontrola procesov (SPC) sa bežne používa na sledovanie zmien teploty, zloženia a rýchlosti liatia.

Neustále zlepšovanie znamená kontrolu výrobných krokov a vykonávanie malých zmien v priebehu času. Spätná väzba zabezpečuje, že poznatky získané z chýb sa využijú na predchádzanie rovnakým problémom v nových dávkach. Pravidelné školenia zabezpečujú, že zamestnanci poznajú najnovšie techniky detekcie a prevencie.

často kladené otázky

Ktoré prostriedky sú najúčinnejšie na riešenie nedokonalostí odlievania do piesku?

Nedokonalosti odlievania do pieskovej formy, ako sú napríklad výbuchy a inklúzie piesku, sa dajú znížiť lepšou prípravou piesku.

Použitie piesku so správnym obsahom vlhkosti a pevnosťou zlepšuje integrita formyDostatočné odvetrávanie a správne ubíjanie znižujú tvorbu plynu. Udržiavanie foriem a piesku v čistote pred liatím tiež pomáha predchádzať mnohým z týchto problémov.

Akých je päť najčastejších typov defektov, ktoré sa vyskytujú v odlievaných materiáloch?

Päť najčastejších chýb v odliatkoch sú pórovitosť, zmršťovanie, nesprávne vytečenie, studené uzávery a inklúzie piesku.

Pórovitosť sa prejavuje ako drobné dierky v odliatku. Zmršťovanie vytvára vnútorné medzery alebo dutiny. Chybné stekanie a studené uzávery sú problémy s prúdením, ktoré vedú k neúplnému vyplneniu alebo slabým spojom. Vtrúsenia piesku vznikajú, keď sa častice piesku zachytia v kove.

Aké postupy sa odporúčajú na detekciu chýb v odliatkoch pomocou snímok?

Vizuálna kontrola je prvým krokom pri hľadaní povrchových chýb.

Pri vnútorných chybách sa široko používajú metódy ako röntgenové zobrazovanie alebo ultrazvukové testovanie. Pomocou digitálnych snímok alebo strojového videnia dokáže pokročilý softvér odhaliť praskliny, póry alebo iné... povrchové problémy automaticky analýzou nasnímaných obrázkov na prítomnosť nezrovnalostí.
