Koncept vysokotlakového liatia
Vysokotlakové liatie pod tlakom (HPDC) je proces odlievania kovov používaný na hromadnú výrobu zložitých, vysoko integrovaných a takmer čistého tvaru kovových dielov. Proces zahŕňa vstrekovanie roztaveného kovu do vopred navrhnutej formy pri vysokom tlaku, zvyčajne medzi 1000 až 25 000 PSI (libier na štvorcový palec). Vysoký tlak sa udržiava, kým roztavený kov nestuhne a nie je odstránený z formy.
Tento proces sa vykonáva pomocou tlakového liacieho stroja s horúcou alebo studenou komorou. Stroj s horúcou komorou sa používa pre materiály s nízkym bodom topenia, ako je zinok, zatiaľ čo stroj so studenou komorou sa používa pre materiály s vysokým bodom topenia, ako je hliník a horčík. HPDC sa široko používa v odvetviach ako automobilový, letecký a medicínsky priemysel vďaka svojej schopnosti vyrábať vysokokvalitné diely s prísnymi toleranciami a zložitými tvarmi.
Dôležitosť konceptu vysokotlakového liatia v rôznych odvetviach
Vysokotlakové liatie (HPDC) je dôležitý koncept v rôznych odvetviach vďaka svojim početným výhodám. Tu je niekoľko odvetví, ktoré profitujú z konceptu HPDC:
Consumer ElectronicsSpotrebná elektronika, ako sú smartfóny, notebooky a tablety, vyžaduje malé a ľahké súčiastky, ktoré sa dajú ľahko vyrobiť pomocou procesu HPDC. Tento proces umožňuje výrobu zložitých návrhov a presných komponentov s vysokou presnosťou.
Zdravotnícke vybaveniet: Aj medicínsky priemysel profituje z konceptu HPDC, ktorý umožňuje výrobu ľahkých a presných komponentov na použitie v zdravotníckych pomôckach a zariadeniach. Tento proces poskytuje vysokokvalitné komponenty s vynikajúcou povrchovou úpravou, vďaka čomu je ideálny pre prísne požiadavky tohto odvetvia.
Obranný priemyselHPDC je výhodná v obrannom priemysle, pretože umožňuje výrobu zložitých, vysokopevnostných komponentov s vynikajúcou rozmerovou presnosťou, ktoré sú kľúčové pre vojenské vozidlá, lietadlá a zbraňové systémy. To umožňuje neustálu inováciu a vývoj s cieľom splniť požiadavky na postupujúce technológie vojenského vybavenia. Materiály kompatibilné s vysokotlakovým liatím.
Nasledujúci stručný prehľad kompatibilných materiálov vám pomôže určiť, či je HPDC vhodný výrobný proces, alebo či by sa mala použiť alternatívna metóda.
HliníkToto je široko používaný materiál pri vysokotlakovom liatí vďaka svojim inherentným vlastnostiam, ako je nízka hmotnosť, rozmerová stabilita, elektrická vodivosť, odolnosť voči korózii a tepelná odolnosť.
Materiál má dobrý tok pri tavení pri vysokom tlaku, ale na výrobu vysokokvalitných odliatkov vyžaduje systém studenej komory. Medzi bežné hliníkové zliatiny používané v tomto procese patria 380, 390, 412, 443 a 518. Tento materiál sa bežne používa v odvetviach, ako je automobilový a letecký priemysel.
Horčík: Toto je ďalší ľahký materiál bežne používaný v procese HPDC. Má vysokú obrobiteľnosť a je vhodný na tlakové liatie v horúcej komore vďaka svojmu nižšiemu bodu topenia. Medzi bežné horčíkové zliatiny používané v tomto procese patria AZ91D, AM60, AS41B a AE42.
zinok: Toto je materiál najpriateľskejší k výrobcom z troch bežných materiálov HPDC. Je vhodný pre systémy s horúcou aj studenou komorou. Medzi bežné zliatiny zinku určené na tlakové liatie pod vysokým tlakom patria Zamak, 2, 3 a 5. Materiály vyrobené tlakovým liatím zinku sú pevné, odolné a obrobiteľné.
Čo je to vysokotlakové liatie hliníka
Odlievanie hliníka pod vysokým tlakom (HPDC) je proces odlievania kovov, ktorý zahŕňa vstrekovanie roztaveného hliníka pod vysokým tlakom do vopred navrhnutej formy na vytvorenie vysokokvalitných kovových dielov. Hliník je natlakovaný na úrovne od 1 000 do 25 000 PSI, aby sa vyplnila dutina formy a replikoval tvar požadovaného dielu. Vykonáva sa pomocou tlakového liacieho stroja s horúcou alebo studenou komorou v závislosti od bodu topenia hliníkovej zliatiny.
Kedy by som si mal/a zvoliť proces HPDC?
Na tlakové liatie pod vysokým tlakom sa používajú dva typy zariadení: zariadenia na tlakové liatie so studenou komorou a zariadenia na tlakové liatie s horúcou komorou. Na tlakové liatie hliníka pod vysokým tlakom je potrebné použiť stroje so studenou komorou.
Vysokotlakové liatie pod vysokým tlakom (HPDC) je rýchla a nákladovo efektívna výrobná technika vhodná na odlievanie neželezných kovov. Je ideálna pre vysoké výrobné požiadavky a umožňuje vyrábať tenkostenné diely s lepšou kvalitou povrchovej úpravy. Existuje však riziko pórovitosti vo vnútri odliatku, čo môže narušiť štrukturálnu integritu a urobiť ho nevhodným na tepelné spracovanie.
Komponenty vysokotlakového liacieho stroja
Ak má výrobca v úmysle zaobstarať si stroj HPDC, tu sú niektoré komponenty stroja a ich príslušné funkcie.
Odlievaná forma
Je to hlavná súčasť stroja, zvyčajne vyrobená z ocele. Má dizajn, ktorý predstavuje zamýšľaný produkt, a je zodpovedná za tvarovanie roztaveného kovu do požadovaného tvaru. Tlaková forma má dve polovice, pohyblivú a pevnú polovicu, ktoré sa zovretia silou, keď obsluha vstrekuje roztavený kov.
Vyhadzovacie kolíky
Ide o komponenty, ktoré pomáhajú pri vyhadzovaní odliatku po stuhnutí. Väčšinou sa nachádzajú na pohyblivej polovici formy a pomáhajú pri vyberaní odliatkov z formy.
Piest
Vytvára tlak, ktorý vstrekuje roztavený kov z vyfukovacej komory do formy. V závislosti od typu stroja môže byť automatizovaný.
Vykurovacie komponenty
Tieto pozostávajú z vykurovacieho telesa, termočlánku a dúchacej komory (miesto roztaveného kovu). Ich funkciou je ohrev kovu a zároveň udržiavanie teploty roztaveného kovu. V systéme studenej komory chýbajú vykurovacie komponenty.
Stúpacia trubicaToto slúži ako priechod pre roztavený kov do tlakovej formy.
Kroky procesu vysokotlakového liatia
Nasledujúce informácie poskytujú komplexné pochopenie toho, ako fungujú procesy liatia pod vysokým tlakom:
Prvým krokom je príprava formyZahŕňa to čistenie formy a mazanie jej vnútorných stien pre ľahšie vyhadzovanie a reguláciu teploty.
Druhým krokom je injekciaV závislosti od typu použitého materiálu sa to môže vykonať pomocou systému vstrekovania s horúcou alebo studenou komorou. Systém s horúcou komorou je vhodný pre kovy s nízkou teplotou topenia, ako je zinok a horčík, zatiaľ čo studená komora sa používa pre kovy s vysokou teplotou topenia, ako je hliník a mosadz.
Tretím krokom je odstránenie dieluZahŕňa to použitie vyhadzovacieho kolíka na uvoľnenie dutiny formy a vytlačenie stuhnutých odliatkov.
Posledným krokom je orezávanieZahŕňa to odstránenie prebytočných materiálov nachádzajúcich sa na odliatku a forme pomocou rôznych metód, ako je napríklad orezávacia matrica alebo píla.
Výhody a obmedzenia vysokotlakových odliatkov
výhody
Vyššie výrobné sadzby
Fáza vstrekovania v HPDC je dôležitým krokom a prebieha rýchlo, čo vedie k vysokej produktivite. Vďaka tomu je tento proces výhodný pre rýchle prototypovanie, najmä pre veľkoobjemovú výrobu, a je rýchlejší v porovnaní s inými metódami odlievania, ako je LPDC.
Kvalitné vysokotlakové odliatky
Odliatky vyrobené pomocou HPDC majú vysokú rozmerovú presnosť, vynikajúcu rovnomernosť a dobrú povrchovú úpravu. Zachovávajú si tiež mechanické vlastnosti základného materiálu a zvyčajne vyžadujú minimálne obrábanie.
Tenkostenné produkty
HPDC dokáže dosiahnuť hrúbku steny menšiu ako 0.40 mm a proces umožňuje pridávanie vložiek alebo odliatkov. Táto vlastnosť znižuje počet komponentov potrebných počas montáže.
Komplexné dizajnérske úspechy
HPDC je vhodná na výrobu produktov so zložitými tvarmi foriem vďaka flexibilite v konštrukcii foriem. Táto flexibilita uľahčuje montáž vyrobených dielov.
Odolné matrice
Tlakové liate formy používané v HPDC sú vysoko odolné, čo umožňuje ich použitie vo viacerých výrobných cykloch. Táto odolnosť znižuje náklady na jednotku tlakového liatia.
Obmedzenia
Prítomnosť vzduchu
Toto je bežný problém pri vysokotlakovej technológii (HPDC), ktorý vedie k vzduchovým bublinám v konečnom výrobku. Vďaka tomu je HPDC nevhodná pre výrobky, ktoré vyžadujú vzduchotesnosť, pretože zachytávanie vzduchu môže pri tepelnom spracovaní spôsobiť pórovitosť a povrchové pľuzgiere. V takýchto prípadoch môže byť lepšou alternatívou nízkotlakové liatie.
Počiatočné náklady na spustenie
Počiatočné náklady na osobný vysokovýkonný DC stroj môžu byť značné, a preto sa mnoho jednotlivcov a firiem rozhodne zadať svoje potreby tlakového liatia externému poskytovateľovi služieb.

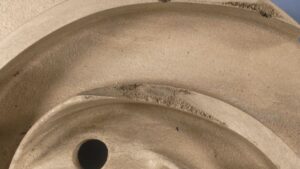

Minimalizácia chýb matrice v HPDC
Nižšie uvádzame niektoré z najbežnejších typov porúch a ako ich minimalizovať:
pórovitosť
Toto je bežný problém, s ktorým sa stretávame počas procesu HPDC. Hoci je náročné úplne odstrániť pórovitosť, môžete ju minimalizovať začlenením vákuovej technológie do zariadenia.
blesk
Ďalším bežným javom pri vysokotlakovom odlievaní hliníka je prebytočný materiál, ktorý uniká pozdĺž deliacic línií. Zvyčajne k tomu dochádza, keď vstrekovací tlak prekročí uzatváraciu silu. Jedným zo spôsobov, ako predchádzať chybám spôsobeným preliatím, je použitie zariadenia na tlakové odlievanie s dostatočnou tonážou.
Horúce trhanie
Môže to byť dôsledkom nerovnomerného chladenia a môže to spôsobiť trhliny v horúcich miestach vašich dielov. Nerovnomerné chladenie často vzniká v dôsledku zmeny hrúbky steny odliatku, ale dá sa to riešiť zlepšením konštrukcie.
Nevyplnené sekcie
Nevyplnené časti v dutine formy sa môžu vyskytnúť z rôznych faktorov. Tomuto problému sa dá predísť monitorovaním objemu vstrekovanej látky, rýchlosti a teploty odlievania.
Aplikácia procesu vysokotlakového liatia
Lekársky priemyselV medicínskom priemysle sa HPDC bežne používa na výrobu vysokovýkonných zobrazovacích zariadení, infúznych púmp a iných zdravotníckych súčiastok. Vysoká produktivita procesu, kompatibilita s rôznymi materiálmi a schopnosť vytvárať zložité návrhy z neho robia obľúbenú voľbu v tomto odvetví.
Automobilový priemyselAutomobilový priemysel sa spolieha na vysokovýkonnú elektródu (HPDC) pri výrobe kľúčových komponentov vozidiel, ako sú bloky motorov, držiaky motora, skrine prevodoviek a ďalšie konštrukčné diely. Kompatibilita metódy s materiálmi ako hliník a horčík, jej schopnosť dosiahnuť vysokú presnosť a schopnosť vyrábať zložité konštrukcie z nej robia preferovanú voľbu v tomto sektore.
Letecký priemyselLetecký a kozmický sektor tiež využíva vysokotlakové dielektrické spracovanie (HPDC) na výrobu častí motorov s použitím materiálov ako zinok, horčík a hliník. Tieto kovy majú jedinečné vlastnosti, vďaka ktorým sú vhodné na liatie pod vysokým tlakom, a schopnosť tejto metódy vyrábať zložité konštrukcie z nej robí ideálnu voľbu pre letecký a kozmický priemysel.
Porovnanie medzi HPDC a LPDC
A. Vysokotlakové liatie hliníka
Vysokotlakové tlakové odlievanie hliníka (HPDC) je celosvetovo široko používaný výrobný proces, pričom ho využíva približne 70 % výrobcov tlakových odliatkov. Kroky procesu tlakového odlievania hliníka sú nasledovné:
Najprv sa hliníkové zliatiny roztavia v samostatnej peci. Následne sa roztavený hliník prenesie do vstrekovacieho puzdra tlakového liacieho zariadenia, buď ručne, alebo pomocou robotického ramena. Roztavený kov sa potom pomocou piestu pod vysokým tlakom vtlačí do formy. Odliatok sa nechá vychladnúť a stuhnúť vo vnútri foriem po určitú dobu, kým sa polovice formy oddelia a hotový odliatok sa vyberie.
B. Nízkotlakové liatie
Stroje na nízkotlakové odlievanie hliníka majú odlišnú štruktúru v porovnaní so zariadeniami na vysokotlakové odlievanie hliníka a proces nízkotlakového odlievania je opísaný nižšie:
Najprv sa hliníková zliatina roztaví v uzavretej peci. Polovice formy sa umiestnia na vrch pece a spoja sa pomocou stúpacej rúrky. Potom sa zvnútra pece aplikuje nízky tlak vzduchu, čo spôsobí, že roztavený hliník stúpne cez rúrku a naplní dutinu formy. Tlak vzduchu sa udržiava, kým odliatok nestuhne. Nakoniec sa formy otvoria a odliatok sa vyberie.
C. Kedy zvoliť proces HPDC alebo LPDC
Výber medzi vysokotlakovým liatím (HPDC) a nízkotlakovým liatím (LPDC) závisí od rôznych faktorov, ako je zložitosť konštrukcie dielu, požadovaný objem výroby, požadované vlastnosti materiálu a náklady.
HPDC je uprednostňovaná pre zložité diely s tenkými stenami a zložitými detailmi, pretože umožňuje flexibilitu pri návrhu zložitých foriem. Je tiež ideálna pre veľkoobjemovú výrobu, pretože ide o rýchly proces s vysokou produktivitou. HPDC vyrába diely s vysokou rozmerovou presnosťou, dobrou povrchovou úpravou a vynikajúcou rovnomernosťou. HPDC však nemusí byť vhodná pre diely, ktoré nemôžu mať vzduchové bubliny alebo chyby.
LPDC je na druhej strane vhodná na výrobu dielov s hrubšími stenami a menšou zložitosťou. Je ideálna pre diely s vysokými mechanickými vlastnosťami a tie, ktoré vyžadujú tepelné spracovanie, ako napríklad komponenty motora. LPDC dokáže vyrobiť aj diely s menším počtom defektov a menšou pórovitosťou. LPDC však nemusí byť taká rýchla ako HPDC a nemusí byť vhodná pre veľkoobjemovú výrobu.
Často kladené otázky (FAQ)
Prečo používať CNC obrábanie na tlakové liatie foriem?
CNC obrábanie je široko preferovaný výrobný proces pre formy na tlakové liatie vďaka svojej presnosti, správnosti a schopnosti dosiahnuť vysoké tolerancie. Keďže formy na tlakové liatie vyžadujú vysokú úroveň detailov, CNC obrábanie je preferovaným procesom na ich výrobu.
Liatie pod vysokým tlakom: Je to pre plasty?
Je dôležité poznamenať, že vysokotlakové liatie sa nepoužíva na plasty. Vstrekovanie plastov je preferovaný proces pre plastové polyméry, zatiaľ čo tlakové liatie sa používa na kovy.
Ako rozlišujete medzi vysokotlakovým liatím a gravitačnými odlievaniami?
Hlavný rozdiel medzi vysokotlakovým a gravitačným liatím spočíva v metóde použitej na naplnenie formy roztaveným kovom. Vysokotlakové liatie zahŕňa vstrekovanie kovu pod vysokým tlakom, zatiaľ čo gravitačné liatie sa spolieha na silu gravitácie, ktorá naplní formu roztaveným kovom.
