Tvarovanie za tepla vs. vstrekovanie plastov: Vysvetlenie kľúčových rozdielov

Čo je to tvarovanie za tepla a vstrekovanie plastov?

Dovoľte mi to vysvetliť jednoduchým spôsobom, ktorý je ľahko pochopiteľný.

Pri skúmaní výroby plastových dielov narazíte na dve populárne metódy: tvarovanie a vstrekovanieMajú svoje jedinečné spôsoby tvarovania plastov a vaša voľba závisí od potrieb vášho projektu.

tvárnenie za tepla je to ako používať vykrajovačku na plasty. Začnete s plastovou fóliou, zohrejete ju, kým nezmäkne, a potom ju stlačíte do jednostranná formaForma dáva plechu nový tvar. Predstavte si, že na tvar pretiahnete teplý, pružný plast a sledujete, ako nadobúda tvar – to je váš proces tvarovania za tepla.

Na rozdiel od toho, vstrekovanie je to ako naplniť misku na ľad vodou a zmraziť ju na kocky ľadu. Namiesto vody však použijete roztavené plastové pelety a namiesto misky na ľad máte zložitú obojstrannú formu. Tento proces je ideálny na výrobu menších, detailných dielov, ako sú uzávery fliaš a plastové hračky, vo veľkom meradle.

Tu je tabuľka, aby ste mali celkový prehľad:

Porovnanie nákladov na nástroje a dodacích lehôt

Tepelné tvarovanie je vo všeobecnosti ekonomickejšie z hľadiska počiatočných nákladov na nástroje. Formy používané v tomto procese môžu byť vyrobené z lacnejších materiálov, ako je drevo alebo hliník, namiesto vysoko kvalitnej ocele, ktorá sa zvyčajne vyžaduje pre vstrekovacie formy. Tento aspekt robí z tepelného tvarovania atraktívnu možnosť pre začínajúce podniky alebo projekty s obmedzeným rozpočtom.

Okrem toho sú formy používané pri tvarovaní za tepla zvyčajne jednostranné. Táto jednoduchosť konštrukcie ďalej znižuje výrobné náklady, pretože vyžaduje menej zložité obrábanie a nižšie náklady na materiál. Jednostrannosť tiež urýchľuje proces výroby foriem, čo umožňuje rýchlejšie dodacie lehoty.

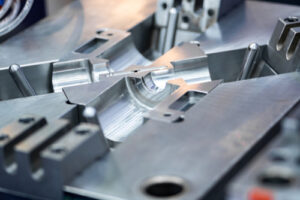

Naopak, vstrekovanie plastov si vyžaduje vyššiu počiatočnú investíciu kvôli potrebe presne vyrobených kovových foriem. Tieto formy sú často vyrobené z vysoko kvalitnej ocele, aby sa zabezpečila odolnosť a presnosť, čo výrazne zvyšuje počiatočné náklady. Táto investícia môže byť odstrašujúca pre menšie projekty alebo spoločnosti, ktoré neočakávajú vysoké objemy výroby.

Napriek vyšším počiatočným nákladom sa vstrekovanie plastov uprednostňuje pri veľkoobjemovej výrobe. Kovové formy používané v tomto procese sú navrhnuté tak, aby odolali rozsiahlemu používaniu, čo umožňuje konzistentnú výrobu vysokokvalitných dielov v priebehu času. Táto odolnosť znamená, že hoci sú počiatočné náklady vyššie, dlhodobé náklady na jednotku sa môžu s rastúcim objemom výroby výrazne znížiť.

Dodacie lehoty pre výrobu

Tepelné tvarovanie ponúka rýchlejší čas na nastavenie, vďaka čomu je ideálnou voľbou pre firmy, ktoré chcú rýchlo uviesť svoje produkty na trh, najmä pri menších výrobných sériách alebo počas fázy prototypovania. Naproti tomu vstrekovanie plastov si vyžaduje dlhší čas na prípravu kvôli zložitosti výroby foriem, čo môže oddialiť začiatok výroby. Avšak po vytvorení foriem vyniká vstrekovanie plastov svojou efektivitou pri veľkovýrobe, pretože dokáže vyrobiť viacero dielov na jeden cyklus, čím výrazne zvyšuje produkciu a znižuje náklady na jednotku.

Porovnanie procesu tvarovania za tepla a vstrekovania plastov

 Výrobný proces tvarovania za tepla

Vybraná termoplastická fólia sa zahrieva pomocou pece alebo infračervených ohrievačov, kým nedosiahne bod mäknutia, zvyčajne medzi 121 °C a 204 °C. Tento proces ohrevu je kľúčový, pretože teplota musí byť kontrolovaná, aby sa zabránilo degradácii materiálu.

Keď je plech ohybný, rýchlo sa prenesie do formy. Existujú rôzne techniky tvarovania vrátane:

• Vákuové tvarovanie: Na pritiahnutie zahriatej fólie k povrchu formy sa aplikuje vákuum, čím sa zabezpečí tesné uloženie a detailná reprodukcia vlastností formy.
• Tlakové tvárnenie: Stlačený vzduch alebo iné prostriedky vyvíjajú tlak na vtlačenie plechu do formy, čo umožňuje zložitejšie tvary a jemnejšie detaily.
• Mechanické tvárnenie: Mechanické zariadenie vtláča plech do formy, čo sa dá použiť pre hrubšie materiály.

Keď sa plech prispôsobí forme, ochladí sa, zvyčajne vzduchom alebo vodou, aby sa tvar stuhol. Čas chladenia sa môže líšiť v závislosti od materiálu a hrúbky.

Po vychladnutí sa vytvarovaný diel vyberie z formy a oreže sa prebytočný materiál, často pomocou rezných nástrojov alebo vysekávacích procesov. V závislosti od požiadaviek na konečný výrobok sa môžu použiť ďalšie dokončovacie procesy, ako je vŕtanie, lakovanie alebo povrchové úpravy.

Výrobný proces vstrekovania

Pelety sa pridávajú do násypky a potom sa pomocou závitovkového mechanizmu presúvajú do vyhrievaného valca. Závitovka materiál roztaví a vstrekne ho do formy. Teplota vo valci je starostlivo kontrolovaná, zvyčajne medzi 177 °C a 260 °C (350 °F a 500 °F) v závislosti od materiálu.

Konštrukcia formy zahŕňa úvahy o chladiacich kanáloch, vyhadzovacích mechanizmoch a vetracích otvoroch, ktoré umožňujú únik vzduchu počas vstrekovania.

Keď sa materiál roztaví, vstrekne sa do uzavretej formy pod vysokým tlakom (až do 30 000 psi alebo viac). Rýchlosť vstrekovania a tlak musia byť presne kontrolované, aby sa zabezpečilo úplné naplnenie formy bez defektov, ako sú krátke vstreky alebo vzduchové pasce.

Po vstreknutí materiál vo forme ochladne a stuhne. Čas chladenia je kritický a môže trvať od niekoľkých sekúnd do niekoľkých minút v závislosti od hrúbky dielu a konštrukcie formy.

Keď sa diel dostatočne vychladne, forma sa otvorí a na vybratie hotového dielu z formy sa použijú vyhadzovacie kolíky. Tento krok musí byť vykonaný starostlivo, aby sa predišlo poškodeniu dielu.

Materiály a aplikácie

Výber plastov pre projekty

Odlišný materiály sú vhodné pre rôzne výrobné procesy. Tepelné tvarovanie často používa polyetylén a PVC (okrem iného polyvinylchlorid). Tieto materiály sa zahrievajú a potom tvarujú nad formou. Na druhej strane, vstrekovanie umožňuje použiť širšiu škálu plastov, ako napríklad polykarbonát, ktorý je známy svojou odolnosťou a odolnosťou. Tu je rýchly prehľad bežných plastov pre každú metódu:

• Tvarovanie za tepla:
  • Polyetylén: Známy svojou húževnatosťou a odolnosťou voči chemikáliám.
  • PVC: Všestranné a používané vo všetkom od lekárskych aplikácií až po hračky.
• Vstrekovanie:
  • Polykarbonát: Odolný a tepelne odolný, ideálny pre diely, ktoré musia vydržať.
  • Polyetylén: Používa sa aj pri vstrekovaní plastov na rôzne druhy výrobkov.

Bežné aplikácie v priemysle

aplikácie Výkony tepelne tvarovaných a vstrekovaných dielov sa značne líšia. Vo vašom svete:

• Tepelné tvarovanie je skvelé pre:
  • obalBalenia na mieru, ktoré musia byť pevné a zároveň pútavé.
  • Automobilový priemyselVeľké časti, ako sú napríklad dverové panely, ktoré sú väčšie a menej zložité.
• Vstrekovanie plastov vyniká v:
  • Automobilový priemyselMalé a zložité súčiastky, ktoré musia byť presné, ako napríklad konektory.
  • Zdravotnícke prístrojeVeľkoobjemové plastové diely, ktoré musia byť pevné a presné.

V spoločnosti Modie sa zaväzujeme poskytovať odborné poradenstvo a podporu počas celého procesu vstrekovania plastov. Využitím našich znalostí a ďalších kritických konštrukčných aspektov pomáhame našim klientom dosahovať vynikajúce výsledky a podporovať inovácie vo vývoji ich produktov. V prípade akýchkoľvek otázok alebo pomoci s vašimi projektmi vstrekovania plastov sa neváhajte obrátiť na náš tím. Spoločne dokážeme vytvoriť efektívne a vysoko kvalitné riešenia prispôsobené vašim špecifickým potrebám.

Často kladené otázky

Aké sú výhody a nevýhody tvarovania za tepla v porovnaní so vstrekovaním plastov?

Tepelné tvarovanie vyniká vo vývoji prototypov vďaka rýchlej výrobe foriem. Vo všeobecnosti zahŕňa nižšie náklady na nástroje, vďaka čomu je nákladovo efektívne pre malé výrobné série. Nevýhodou je, že produkuje viac odpadu a ponúka menšiu pevnosť materiálu. Vstrekovanie plastov, hoci má vyššie počiatočné náklady na nástroje, je bezkonkurenčné pre veľkoobjemovú výrobu zložitých dielov. Dlhotrvajúce a odolné formy používané pri vstrekovaní plastov tiež vedú k pevnejším hotovým výrobkom.

Ako sa porovnávajú náklady medzi tvarovaním za tepla a vstrekovaním plastov?

Nákladová efektívnosť pri tvarovaní za tepla oproti vstrekovaniu plastov do značnej miery závisí od vyrobeného množstva. Tvarovanie za tepla je lacnejšie pri menších množstvách, pretože výroba foriem je lacnejšia. S rastúcou veľkosťou objednávky sa však vstrekovanie plastov môže stať nákladovo efektívnejším napriek vyšším počiatočným nákladom. Je to preto, že náklady na kus sa pri vysokých objemoch výrazne znižujú.

V ktorých prípadoch je tvarovanie za tepla lepšou voľbou ako vstrekovanie plastov?

Tepelné tvarovanie je často lepšou voľbou pre väčšie diely a keď je čas obmedzený, pretože umožňuje rýchlejšie testovanie a vývoj prototypov. Je tiež výhodné pre kratšie výrobné série, kde nemožno odôvodniť vysoké náklady na nástroje na vstrekovanie foriem. Tepelné tvarovanie poskytuje určitú úroveň prispôsobivosti pre návrhy, ktoré sa môžu častejšie meniť.

Viete vysvetliť rozdiel medzi termoplastmi používanými pri tvarovaní za tepla a plastmi používanými pri vstrekovaní plastov?

Tepelné tvarovanie používa listy termoplasty ktoré sa pri zahriatí zmäknú a dajú sa tvarovať. Patria sem materiály ako PET, PVC a polystyrén. Pri vstrekovaní plastov sa naopak zvyčajne používajú termoplasty vo forme peliet, ktoré sa roztavia a potom vstreknú do formy. Medzi bežné materiály na vstrekovanie plastov patria ABS, polyetylén a polykarbonát.

Aké obmedzenia treba zvážiť pri výbere termoformovania?

Medzi obmedzenia tepelného tvarovania patrí znížená zložitosť dielov, ktoré môžete vyrobiť, pretože táto metóda nepodporuje zložité návrhy tak dobre ako vstrekovanie plastov. Vo všeobecnosti tiež dochádza k väčšiemu plytvaniu materiálom v dôsledku orezávania a výrobky vyrobené tepelným tvarovaním nemusia byť také robustné ako výrobky vyrobené vstrekovaním plastov. Je menej vhodné pre veľmi veľkoobjemovú výrobu kvôli pomalším cyklom a vyšším nákladom na diel vo veľkom meradle.

Aké sú hlavné typy tvarovania za tepla a ako sa líšia?

Hlavné typy tvarovania za tepla sú vákuové tvarovanie, tlakové tvarovanie a mechanické tvarovanie. Vákuové tvarovanie zahŕňa zahrievanie plastovej fólie a jej natiahnutie na formu pomocou vákua. Tlakové tvarovanie tiež zahrieva plastovú fóliu, ale na vtláčanie materiálu do detailnejších foriem pre lepšiu definíciu sa používa tlak. Mechanické tvarovanie využíva fyzickú silu bez potreby vákua alebo tlaku, čo môže byť výhodné pre určité aplikácie. Každá z týchto metód má svoje špecifické výhody a vhodné prípady použitia.
