Butoane de evacuare Turnare prin injecție: cheie pentru eliberarea curățării mucegaiului

Turnarea prin injecție este ca și cum rulați o linie de asamblare foarte cool în miniatură, iar știfturile ejectorului sunt micii dvs. colegi care se asigură că fiecare piesă iese corect. Acești ace sunt jucători cheie, adesea trecuti cu vederea, dar fac treaba grea atunci când vine vorba de a vă scoate piesele proaspăt turnate din formele lor limitate. Imaginați-vă că faceți o piesă din plastic perfectă – știfturile voastre de ejecție se asigură că iese în lume fără probleme. Ele împing piesa afară odată ce s-a răcit, ceea ce înseamnă mai puține bătăi de cap pentru tine și o cale mai rapidă de la design la produsul real.

Alegerea știfturilor de evacuare potrivite este crucială, deoarece trebuie să se potrivească cu designul și tipul produsului dvs. Ele vin în diferite forme și dimensiuni, fiecare având un talent special pentru a se ocupa de suprafețe sau forme specifice ale pieselor. Gândiți-vă la pinii dvs. de ejector ca la ajutoare personalizabile; le alegeți și le poziționați în matriță astfel încât să aplice cantitatea potrivită de forță. În acest fel, nu lasă urme sau nu deteriora ceea ce ai făcut.

Recomandări cheie

1. Ce sunt știfturile ejectorului și care este scopul lor?

Știfturile ejectorului fac parte din sistemul de ejecție care împinge piesa de plastic răcită și întărită din matriță după procesul de turnare prin injecție. Acest lucru permite îndepărtarea și ejectarea eficientă a pieselor turnate.

Producătorul de matrițe petrece timp și efort semnificativ prelucrând și lustruind cavitățile matriței pentru a asigura piesele din plastic de înaltă calitate. Cu toate acestea, știfturile ejectorului de calitate scăzută pot anula această lucrare și pot deteriora matrița dacă eșuează.

2. Ce este pinul de bază?

Un știft de miez este o componentă cheie utilizată în matrițele de injecție și matrițe de turnare sub presiune pentru a crea caracteristici interne și găuri în piesele turnate sau turnate.

3. Care sunt unele tipuri de sisteme de evacuare?

• Sistemele de ejectare a plăcilor folosesc o placă pentru a împinge piesele
• Evacuarea aerului suflă aer pentru a ejecta piesele, bună pentru părțile subțiri
• Știfturile ejectorului împing direct piesa pentru a o scoate

4. Ce ar trebui să fie luat în considerare la poziționarea știfturilor de evacuare?

• Știfturile trebuie să împingă pe suprafețe cu o zonă suficientă pentru a scoate piesa
• Poate fi necesar să adăugați plăcuțe de evacuare dacă suprafața este limitată
• Amplasarea știfturilor ar trebui să minimizeze semnele vizibile pe partea finală

5. Ce probleme pot apărea cu pinii ejectorului?

• Poate lăsa urme pe piesa turnată
• Poate să nu se retragă complet din cauza rezistenței sau a legăturii
• Poate deteriora sau zgâria piesele turnate dacă nu sunt aliniate corect

Considerații de proiectare pentru știfturile ejectorului

Când vă configurați proiectul de turnare prin injecție, fixarea în cuie a știftului ejectorului este crucială. Nu numai că ajută la scoaterea piesei din matriță, dar joacă și un rol important în calitatea finală a produselor dumneavoastră.

Proiectarea matriței și plasarea știfturilor

Trebuie să obțineți locul de design al matriței. Știfturile ejectorului trebuie să fie întinși uniform pe piesă pentru a evita deformarea în timpul ejectării. Asigurați-vă că există o distanță suficientă între orificiile pentru știfturi ale ejectorului și alte caracteristici ale matriței pentru a preveni orice accident.

• Plasarea știftului ejectorului: Țintește-te către poziții strategice ale știfturilor care susțin bine piesa matriței.
• Aerisirea: aerisirea adecvată este esențială pentru a preveni formarea de vid care ar putea încurca ejectarea pieselor.

Dimensiune, poziție și unghiuri de proiectare

Marimea conteaza aici. Nu doriți ca știfturile să fie prea mici încât să nu poată scoate piesa sau atât de mari încât să o deterioreze. Poziția corectă asigură o evacuare lină, iar adăugarea unghiurilor de deschidere la designul piesei va face acest lucru și mai ușor.

• Dimensiune: Folosiți știfturi mai mari pentru piese grele, dar nu treceți peste bord.
• Poziție: Aliniați știfturile cu secțiunile mai groase ale piesei pentru o evacuare eficientă.
• Tiraj: Asigurați-vă că piesa dumneavoastră are un unghi de aspirare pentru o scoatere mai ușoară și o uzură mai mică a știfturilor.

Materiale și tratament termic

Știfturile ejectorului trebuie să fie duri. De obicei, știfturile ejectorului prin duri sunt aleși pentru durabilitatea lor, dar pentru materiale mai abrazive și cu temperaturi ridicate, știfturile de ejector negre pot fi alegerea ta. Tratamentul termic este o mare problemă – întărește știfturile, astfel încât să își poată face treaba din nou și din nou, fără să se îndoaie sau să se rupă.

Tipuri de știfturi de ejector și utilizări ale acestora

În domeniul turnării prin injecție, știfturile ejectorului sunt ca eroii tăi necunoscuți, demolând rapid și fiabil piesele. Să defalcăm tipurile pe care le vei folosi cel mai des.

Știfturi standard de evacuare

Știfturile standard de evacuare sunt soluția ta pentru majoritatea proiectelor. Sunt fabricate din oțel durabil, tratat termic, care poate prelua căldura până la 200°C, oferindu-le o duritate constantă. Gândiți-vă la acești știfturi ca la dispozitivele polivalente robuste din cutia dvs. de instrumente.

• Materiale: De obicei oțel călit
• Rezistenta la caldura: pana la 200°C
• Aplicații: Ejecție generală de plastic

Opțiuni pentru lamă și manșon

Trecerea la opțiunile de unelte, lame și manșon mai specializate vă oferă flexibilitate. Știfturile de ejectare a lamei au o formă subțire și plată, ideală pentru evacuarea pieselor cu pereți subțiri sau cu caracteristici complicate, fără a lăsa urme în urmă.

Manșoanele ejectorului, pe de altă parte, vă oferă o potrivire perfectă pentru ejectoarele cilindrice sau rotunde. Acestea învăluie știfturile, adăugând un strat suplimentar de ghidare și sprijin în timpul ejectării pieselor.

• Știfturi de evacuare a lamei:
  • Forma: Profil subțire, plat
  • Cel mai bun pentru: Piese delicate cu urme de ejectie minime
• Manșoane de evacuare:
  • Funcție: Adăugați suport la pinii ejectorului
  • Cel mai bun pentru: ejectoare cilindrice sau rotunde

Fiecare tip de știft de evacuare joacă un rol specific în asigurarea faptului că piesele dumneavoastră turnate ies curat și cu precizie. Amintiți-vă, alegerea știftului potrivit pentru lucrarea potrivită este cheia unei operațiuni de turnare lină.

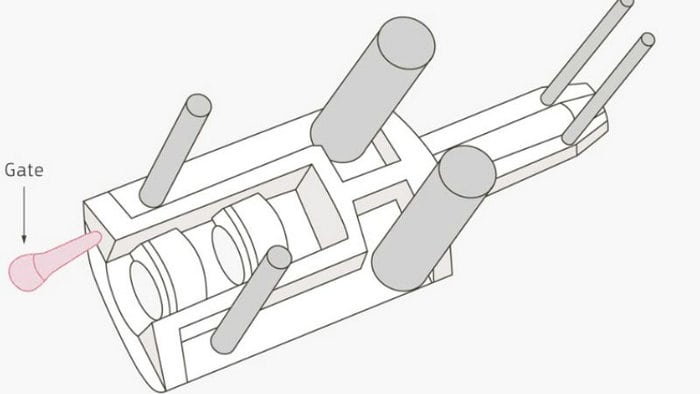

Înțelegerea procesului de ejectare

Procesul de ejecție în turnarea prin injecție se referă la precizie și sincronizare. Faceți acest lucru corect și piesele dvs. ies curat de fiecare dată.

Mecanica ejectiei

Sistemul dvs. de ejector trece în viteză odată ce piesa turnată s-a răcit. Iată cum se desfășoară:

• Activarea plăcii de ejector: Când matrița se deschide, o placă de ejectare care ține știfturile ejectorului se deplasează înainte.
• Mecanism de împingere: știfturile împing împotriva piesei în mod egal folosind o forță calculată care este suficientă pentru a scoate piesa fără deteriorare.
• Post-ejectare: matrița se închide, iar știfturile se retrag în poziția lor inițială, amorsate pentru următorul ciclu.

Indicații de reținut:

• Contactul cu suprafața egală este esențial pentru a preveni deformarea piesei.
• Porțile stâlpilor pot afecta distribuția forței și trebuie luate în considerare în plasarea știfturilor.

Optimizarea pentru eficiență

Pentru a menține durata ciclului scăzut și calitatea crescută, vă veți concentra pe:

• Echilibrul de evacuare: Distribuiți forța astfel încât piesa să iasă fără probleme, fără a se lipi sau deforma.
• Întreținerea sistemului: verificările regulate ale sistemului dumneavoastră de evacuare evită perioadele de neașteptare neașteptate. Fii cu ochii pe acele ace și tampoane!

Probleme comune și soluții

Când vine vorba de turnarea prin injecție, știfturile ejectorului joacă un rol esențial, dar problemele cu urmele și uzura acelor pot afecta calitatea și longevitatea atât a produselor, cât și a matrițelor. Să vedem cum puteți aborda aceste preocupări comune.

Urme de știfturi ale ejectorului și defecte de suprafață

Urmele de știfturi ale ejectorului sunt acele mici pete pe care le puteți găsi pe suprafața pieselor din plastic după turnare. Acestea se datorează adesea știfților care împing piesa din matriță. Pentru a minimiza aceste defecte inestetice, ar trebui să:

• Alegeți rășina potrivită: Unele rășini, datorită proprietăților lor, sunt mai predispuse să arate urme de știft de ejector decât altele. Optează pentru rășini care pot rezista mai bine procesului de ejecție.
• Regândiți locațiile porților: poziția porților poate influența locul în care se aplică stresul în timpul ejectării. Prin optimizarea locațiilor porților, puteți reduce probabilitatea de apariție a semnelor de știft.
• Ajustări de design: mici ajustări în designul produsului dvs. pot face o mare diferență. Adăugarea unghiurilor de tiraj și luarea în considerare a curgerii și răcirii rășinii ar putea preveni urmele știfturilor ejectorului.

Reducerea uzurii

Știfturile și matrițele dvs. de evacuare sunt supuse multor stres cu fiecare ciclu de injecție. Pentru a le proteja de uzură și pentru a vă menține funcționarea fără probleme:

• Întreținere regulată: urmăriți pinii ejectorului și înlocuiți-i când prezintă semne de deteriorare. Acest lucru nu numai că previne defectele, ci și prelungește durata de viață a matriței dumneavoastră.
• Selectarea materialului: materialul pinilor dvs. ejector contează. Investiția în știfturi durabile și de înaltă calitate poate rezista la rigorile forțelor ejectorului și poate rezista la uzură.
• Lustruire și lubrifiere: Păstrați știfturile lustruite și bine lubrifiate pentru a reduce frecarea, care poate duce la uzură și deteriorare prematură.

Concepte avansate în proiectarea pinului ejectorului

Atunci când căutați să vă optimizați procesul de turnare prin injecție, înțelegerea designului avansat al știftului ejectorului este crucială. Avansările de design potrivite pot îmbunătăți semnificativ performanța și longevitatea știfturilor ejectorului și, în consecință, eficiența matriței.

Utilizarea DLC în pinii ejector

Acoperirile din carbon asemănător cu diamant (DLC) au revoluționat designul știftului ejectorului, reducând uzura și frecarea. Imaginați-vă un scenariu în care pinul ejectorului trebuie să alunece prin canalul pinului ejectorului fără probleme, iar și iar; Acoperirile DLC asigură mișcările tale lisoare cu rezistență minimă. Acest lucru este benefic în special atunci când pinii dvs. interfață cu o poartă de margine sau în timpul ejectării pieselor cu unghiuri de tragere strânse.

Beneficii cheie:

• Frecare redusă
• Rezistență crescută la uzură
• Compatibil cu diferite metale, inclusiv cu nitrură H13 pini de ejector

Precizie și personalizare

Personalizarea știfturilor de evacuare la nevoile specifice ale proiectului dvs. de turnare nu se referă doar la precizie, ci este la obținerea potrivirii perfecte pentru rezultate optime. Fie că este vorba de un suport de ejector ridicat pentru o distribuție mai uniformă a forței sau de ajustarea sistemului de curgere pentru un flux eficient, accentul pus pe precizie asigură că fiecare aspect al sistemului dumneavoastră de ejector este adaptat designului piesei dumneavoastră.

• Fabricare de precizie: Asigură o aliniere perfectă în canalul știftului ejectorului, ceea ce este vital pentru o funcționare lină.
• Opțiuni de personalizare: Includeți considerații specifice pentru diferite caracteristici ale matriței, cum ar fi designul plăcuțelor de evacuare ridicate sau modificarea unghiurilor de aspirare pentru o eliberare mai ușoară a pieselor.
