의료기기, 전자제품, 장난감, 스포츠 용품 등 다양한 산업 분야에서 고르지 않은 표면에 패턴이나 데칼을 인쇄하는 것은 항상 어려운 과제였습니다. 패드 인쇄는 다른 인쇄 방식으로는 처리하기 어려운 이러한 요구 사항을 충족할 수 있도록 해주는 인쇄 공정입니다. 패드 인쇄의 작동 원리, 사용 장비, 그리고 최적의 성능을 발휘하는 분야를 이해하면 제조 부품 및 장비에 적합한 인쇄 서비스를 선택할 때 더 나은 결정을 내릴 수 있습니다.
패드 인쇄기의 기본 원리를 이해하세요
패드 인쇄(탬포그래피 또는 탐포 인쇄라고도 함)는 2차원 이미지를 3차원 물체에 전사하기 위해 고안된 간접 오프셋 인쇄 공정입니다. 이 방법은 플라스틱, 금속, 유리 또는 고무와 같이 인쇄하기 어려운 복잡한 표면에 세밀한 그래픽을 적용하는 데 이상적입니다. 이 공정의 핵심은 패드 인쇄기의 세 가지 필수 구성 요소에 있습니다.
- A 인쇄판 (또는 클리셰)원하는 이미지가 새겨진 것입니다.
- 특수 잉크 용매 증발을 통해 건조되므로 표면 점착성이 증가하여 패드에 의해 부드럽게 흡착됩니다.
- 유연성 실리콘 패드 이미지 전달체 역할을 하는 것.
이 제품이 복잡한 표면에도 인쇄할 수 있도록 하는 특별한 기능은 "간접 전사" 방식입니다. 이는 이미지가 인쇄판에서 제품으로 직접 전달되지 않고, 실리콘 패드가 중간 매개체 역할을 한다는 것을 의미합니다. 따라서 패드는 이미지 왜곡 없이 고르지 않거나, 곡선이거나, 움푹 들어간 표면에 밀착될 수 있습니다.
패드 인쇄의 주요 장점
패드 인쇄는 제조 및 제품 장식에 유용한 여러 기술적, 실용적 이점을 제공합니다. 스크린 인쇄나 디지털 인쇄로는 인쇄가 어려운 불규칙하거나 질감이 있는 표면에도 미세한 디테일, 그라데이션, 작은 글씨를 인쇄할 수 있습니다.
장점은 다음과 같습니다.
- 곡면, 오목면 또는 질감이 있는 부분에도 인쇄할 수 있습니다.
- 플라스틱, 금속, 세라믹 등 다양한 재료에 사용할 수 있습니다.
- 뛰어난 내구성과 고해상도로 이미지를 인쇄합니다.
- 대량 또는 소량 생산 모두에 대해 빠른 인쇄 주기를 지원합니다.
패드 인쇄 작동 원리: 단계별 과정
이미지 에칭 및 인쇄판 준비
인쇄 과정은 클리셰 또는 인쇄판을 제작하는 것으로 시작됩니다. 이 인쇄 장비는 표면에 새겨진 오목한 영역으로 인쇄될 이미지를 담고 있습니다. 패드 인쇄판은 생산량과 내구성 요구 사항에 따라 일반적으로 강철, 세라믹 또는 폴리머로 만들어집니다.
에칭은 다음과 같은 방법으로 할 수 있습니다. 레이저 조각 또는 화학적 에칭을 사용할 수도 있습니다. 에칭된 이미지의 깊이는 잉크를 얼마나 담을 수 있는지를 결정합니다. 에칭이 깊을수록 더 많은 잉크를 담을 수 있지만 미세한 디테일이 떨어질 수 있고, 에칭이 얕을수록 정밀도가 향상됩니다.
| 판재 | 내구성 | 전형적인 사용 |
|---|---|---|
| 폴리머 | 짧은 달리기 | 프로토 타이핑 |
| 얇은 강철 | 중간 실행 | 일반 생산 |
| 경화 강 | 장거리 달리기 | 산업 인쇄 |
잉크 도포 및 수정
패드 인쇄 잉크는 에칭된 판에 다음 방법 중 하나를 사용하여 도포됩니다. 오픈 잉크통 시스템 또는 밀봉된 잉크컵잉크는 판 표면을 덮으면서 오목하게 들어간 이미지 영역을 채웁니다. 과도한 잉크는 개방형 잉크통 시스템에서는 닥터 블레이드로, 밀폐형 잉크컵 시스템에서는 잉크컵 자체의 정밀한 테두리로 제거됩니다.
잉크 조성은 안료, 용제 및 경화제로 구성됩니다. 용제는 점도와 건조 속도를 조절하고, 경화제는 접착력과 내마모성을 향상시킵니다. 작업자는 기판 및 환경 조건에 따라 이러한 구성 요소를 조정합니다.

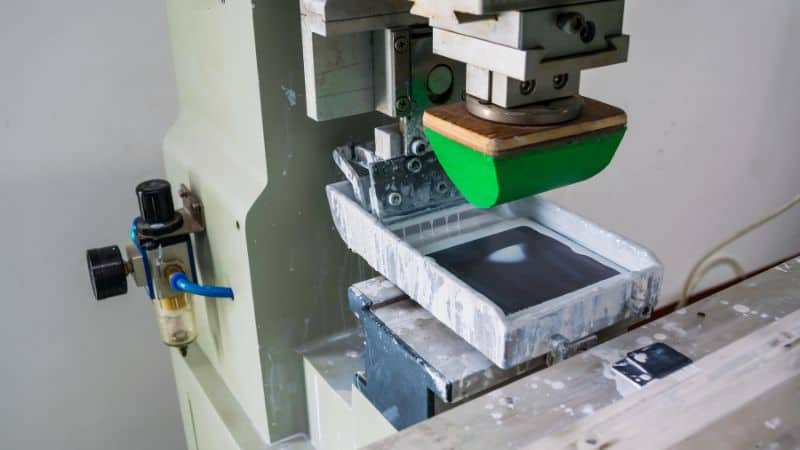

실리콘 패드를 이용한 인쇄 잉크 전사
전사 패드 역할을 하는 실리콘 패드는 인쇄판의 잉크 이미지를 제품 표면으로 옮겨줍니다. 패드의 탄성 덕분에 곡선, 질감 또는 불규칙한 모양에도 잘 밀착됩니다.
패드를 판에 누르면 패드가 순간적으로 압축되고 변형되면서 얇은 잉크층을 모읍니다. 패드가 떨어지면 표면 장력으로 잉크가 패드에 고정됩니다. 그런 다음 패드가 인쇄 대상물에 닿으면서 제어된 압력과 접촉 시간을 통해 잉크를 방출합니다. 부드러운 패드는 고르지 않은 표면에 더 잘 적응하고, 단단한 패드는 평평하거나 세밀한 인쇄에 적합합니다.
경화 및 후처리
전사 후 패드를 들어 올리면 인쇄된 부분이 경화 과정을 거쳐 잉크를 고정합니다. 경화 방식은 잉크 종류에 따라 공기 건조, 열 경화 또는 UV 경화로 나뉩니다. 경화 과정을 통해 잉크 막이 굳어지고 기판에 대한 접착력이 강화됩니다.
패드 인쇄 잉크에는 마모, 화학 물질 또는 햇빛에 대한 내성을 향상시키는 첨가제가 포함되는 경우가 많습니다. 적절한 경화 과정을 거치면 이러한 특성이 완전히 발현됩니다.
일부 경우에, 사후 처리 표면 세척, 검사 또는 보호 코팅이 포함됩니다. 이러한 단계를 통해 최종 인쇄물이 품질 기준을 충족하고 플라스틱, 금속 또는 유리 표면에서 장기적인 내구성을 유지하는지 확인합니다.
재료 및 표면 호환성
플라스틱, 금속 및 세라믹
패드 인쇄에 가장 흔하게 사용되는 재료는 플라스틱입니다. ABS, 폴리 카보네이트및 PVC 적절한 세척 또는 프라이밍 처리 후 잉크 접착력이 강합니다. 이러한 플라스틱은 인쇄물이 마모에 강해야 하는 전자 제품, 자동차 부품 및 소비재에 사용됩니다.
다음과 같은 금속 알루미늄, 스테인리스 강및 놋쇠 내구성이 뛰어나고 정밀한 인쇄에 적합한 매끄러운 표면을 제공합니다. 하지만 맨 금속 표면은 잉크를 튕겨낼 수 있으므로 접착력을 향상시키기 위해 사전 처리가 필요한 경우가 많습니다.
도자기류를 포함하여 도자기 및 석기단단하고 광택 있는 표면을 제공합니다. 이러한 소재는 비다공성이므로 특수 잉크나 접착제 없이는 접착이 어렵습니다. 화염이나 플라즈마와 같은 표면 처리 표면 에너지를 증가시키기 위해서입니다. 제대로 준비하면 세라믹은 선명하고 오래가는 디자인을 만들어냅니다.
| 자료 유형 | 일반적인 용도 | 접착력 도전 | 일반적인 솔루션 |
|---|---|---|---|
| ABS 플라스틱 | 기기 하우징, 손잡이 | 낮은 표면 에너지 | 화염 처리 또는 화학 처리 |
| 알류미늄 | 자동차 부품 | 매끄러운 표면 | 프라이밍 또는 양극 산화 |
| 도자기 | 장식 아이템 | 광택 표면 | 표면 거칠기 처리 또는 특수 잉크 |
접착력 향상을 위한 표면 처리
표면 처리 잉크가 플라스틱이나 유리와 같은 저에너지 소재에 접착되는 방식을 개선합니다. 화염 처리, 코로나 방전 및 플라즈마 처리는 표면 에너지를 증가시켜 잉크가 고르게 퍼지고 단단하게 접착되도록 합니다.
화학 프라이머는 기판 및 잉크와 반응하는 얇은 막을 형성하여 접착력을 향상시킬 수 있습니다. 표면 손상을 방지하려면 각 방법은 재료 유형에 맞춰야 합니다.

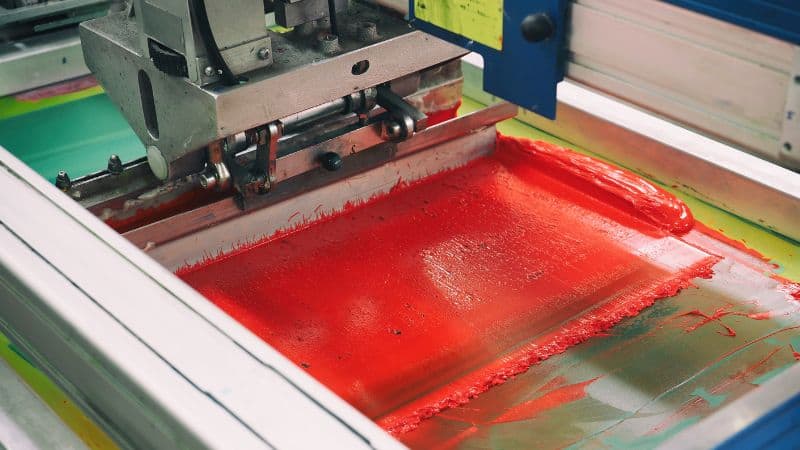

패드 인쇄 대 스크린 인쇄
패드 인쇄와 스크린 인쇄는 잉크를 표면에 전사하는 두 가지 대표적인 방법이지만, 근본적으로 다른 접근 방식을 가지고 있습니다. 두 방법을 구분하는 핵심 특징은 표면 형상에 대한 적응성입니다. 패드 인쇄는 복잡한 3차원 물체에 탁월한 반면, 스크린 인쇄는 넓고 평평한 표면에 적합합니다.
| 특색 | 패드 인쇄 | 화면 인쇄 |
|---|---|---|
| 방법 | 에칭된 판에서 이미지를 집어 제품에 전사하는 데 유연한 실리콘 패드를 사용합니다. | 스텐실이 새겨진 메쉬 스크린을 통해 잉크를 표면에 직접 분사합니다. |
| 이상적인 표면 | 곡선형, 불규칙형, 움푹 들어간 부분 또는 질감이 있는 3D 표면. | 평평하거나 곡률이 매우 적은 표면. |
| 이미지 크기 및 세부 정보 | 정밀도와 세밀도가 매우 높은 소규모에서 중규모 영역. | 굵고 선명한 그래픽이 사용된 중대형 영역; 적당한 디테일. |
| 성과 및 강점 | 복잡한 형태에도 내구성이 뛰어난 고해상도 인쇄가 가능합니다. | 선명하고 불투명한 두껍고 견고한 잉크층과 뛰어난 색감, 높은 내구성을 자랑합니다. |
적합한 인쇄 공정 선택하기
둘 중 하나를 선택할 때는 프로젝트의 구체적인 요구 사항에 따라 방법을 결정해야 합니다.
- 패드 인쇄를 선택하세요 복잡하고 불규칙한 모양의 부품에 작고 정교한 디자인을 적용하는 데 적합합니다. 이러한 유연성 덕분에 다양한 산업 분야에서 필수적인 장비입니다. 의료기기, 자동차 및 소비자 전자제품펜, 주사기 또는 장치 하우징과 같은 부품에 정밀한 위치 지정이 중요한 경우에 적합합니다. 다양한 표면에 적용할 수 있는 컴팩트하고 비용 효율적인 솔루션을 제공합니다.
- 스크린 인쇄를 선택하세요 평평하거나 거의 평평한 기판에 크고 대담한 디자인을 구현하는 데 적합합니다. 대량 생산에 있어 타의 추종을 불허합니다. 섬유(의류), 간판, 포스터 및 포장재색상 밀도, 내구성 및 커버리지가 최우선 고려 사항인 경우에 적합합니다. 단일 설정으로 수천 장의 일관된 인쇄물을 효율적으로 생산할 수 있습니다.
패드 인쇄 응용 분야 및 산업적 활용
의료 및 자동차
의료 분야에서 패드 인쇄는 도구, 주사기 및 수술 기구에 측정선, 일련 번호 및 로고를 표시하는 데 사용됩니다. 이 기술은 세척 및 멸균 과정에서도 손상되지 않는 정밀하고 내멸균성 있는 표시를 생성합니다. 이러한 정밀도는 추적성을 보장하고 보건 규정을 준수하는 데 도움이 됩니다.
일반적인 의학적 용도는 다음과 같습니다.
- 주사기와 바이알의 눈금
- 수술용 손잡이에 브랜드 로고 인쇄
- 안전성 및 복용량 지표
자동차 부품 제조에 있어 패드 인쇄는 대시보드, 버튼, 조절 손잡이 등에 텍스트, 아이콘, 기호를 새기는 데 사용됩니다. 질감이 있거나 곡면인 표면에도 잘 부착되며, 잦은 접촉과 열 노출에도 가독성을 유지합니다. 제조업체들은 안전 라벨링, 부품 식별, 내외부 부품의 미적 디테일 표현 등 다양한 용도로 패드 인쇄를 활용합니다.
소비자 전자제품 및 판촉 제품
패드 인쇄는 스마트폰, 리모컨, 헤드폰과 같은 소비자 전자 제품에 선명한 브랜드 로고와 기능적인 기호를 적용하여 제품의 품질을 향상시킵니다. 이 기술은 다른 인쇄 방식이 제대로 접착되지 않는 플라스틱, 금속, 코팅 부품에도 적용 가능합니다. 패드 인쇄 공정은 작거나 불규칙한 부품에도 일관되고 고해상도의 마킹을 보장합니다.
판촉물 분야에서 패드 인쇄는 펜, 머그컵, USB 드라이브와 같은 제품을 맞춤 제작하는 데 사용됩니다. 기업들은 이 인쇄 방식을 통해 로고, 슬로건, 장식 디자인 등을 인쇄하여 일상적인 사용에도 마모되지 않도록 합니다. 여러 가지 색상을 사용하고 섬세한 디테일을 표현할 수 있는 패드 인쇄는 시각적 매력과 내구성을 모두 요구하는 마케팅 상품에 적합한 방식입니다.
특수 효과 및 기타 응용 분야
패드 인쇄는 금속성, 무광택 또는 질감 마감과 같은 특수 효과를 지원합니다. 또한 특히 공구 및 장비에 그립감이나 시인성을 향상시키는 코팅을 적용할 수 있습니다.
산업 및 특수 분야에서 부품의 추적성, 규정 준수 및 사용자 안내를 위해 사용됩니다. 예를 들어 기계의 일련 번호, 계측기의 교정 표시, 소형 부품의 식별 코드 등이 있습니다.
3D 프린팅이나 사출 성형 부품에 패드 프린팅을 적용하면 부품의 모양이나 재질을 변경하지 않고도 브랜딩이나 지침을 효율적으로 추가할 수 있습니다. 이러한 유연성 덕분에 소량 생산부터 대량 생산까지 모두 유용하게 활용할 수 있습니다.
결론
요약하자면, 패드 인쇄 기술은 복잡한 형상에 그래픽을 적용하는 데 있어 최적의 솔루션 중 하나입니다. 이 기술의 고유한 특징 덕분에 엔지니어는 브랜드, 사용 설명서, 미적 요소를 제품의 기능적 형태에 직접 통합할 수 있으며, 이는 제조업체의 서비스 패키지에 상당한 이점을 제공하는 것으로 입증되었습니다. 산업이 생산 기술과 시장 수요에 따라 지속적으로 발전함에 따라, 패드 인쇄의 다재다능함과 정밀성은 개념적인 제품을 실질적인 시장 출시 제품으로 구현하는 데 필수적인 요소로 남을 것입니다.
