진공 코팅 기술은 주요 기술 중 하나입니다. 표면 처리 제조에 사용되는 기술입니다. 이 기술은 긁힘 방지 휴대폰 화면부터 보온병의 반사 표면에 이르기까지 모든 것에 적용됩니다. 원자 수준에서 재료 증착 방식을 제어함으로써 재료와 용도에 따라 고유한 이점을 제공합니다.
진공 코팅 기술의 기초
진공 증착의 원리
진공 증착은 고체 물질을 기체로 변환한 후 기판 위에 응축시켜 박막을 형성하는 공정입니다. 이 공정은 저압 환경에서 진행되므로 오염을 최소화하고 박막의 두께와 조성을 정밀하게 제어할 수 있습니다.
진공 환경은 증기 입자와 가스 분자 간의 충돌을 줄여 증기가 기판으로 직접 이동할 수 있도록 합니다.これにより 코팅 균일성과 접착력이 향상됩니다.
일반적으로 사용되는 재료로는 금속, 세라믹, 그리고 질화티타늄이나 산화알루미늄과 같은 화합물이 있습니다. 이러한 코팅은 적용 분야에 따라 경도, 내식성 또는 광학적 특성을 향상시킬 수 있습니다.

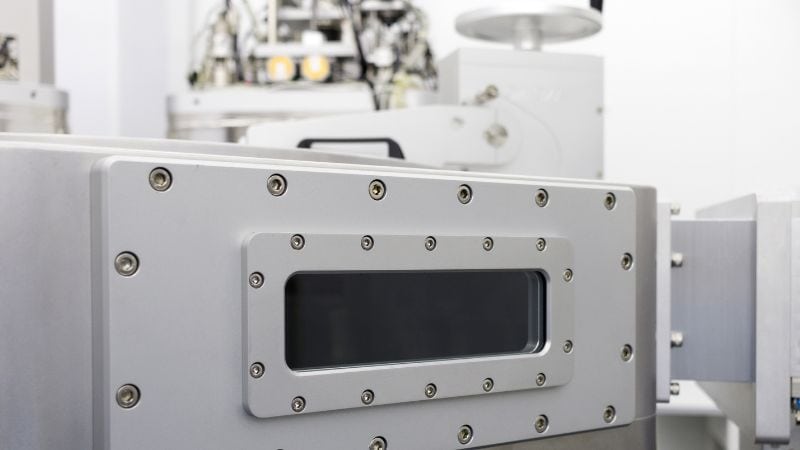

진공 챔버의 구성 요소
기질 선택의 중요성
코팅이 필요한 부분인 기판은 코팅의 기초 역할을 하며 필름의 성능에 큰 영향을 미칩니다. 기판의 구성, 표면 거칠기 및 열적 특성은 코팅의 접착력과 기능을 결정합니다.
일반적인 기판으로는 유리, 금속 합금, 고분자 및 세라믹이 있습니다. 각 기판은 산화물, 오일 또는 미립자를 제거하기 위해 특정 세척 및 준비 단계를 필요로 합니다.
이온 세척이나 플라즈마 에칭과 같은 표면 처리는 접착력을 향상시키고 안정적인 계면을 형성합니다. 신중한 기판 선택을 통해 진공 코팅이 용도에 따른 내구성, 광학적 또는 전기적 요구 사항을 충족하도록 보장합니다.

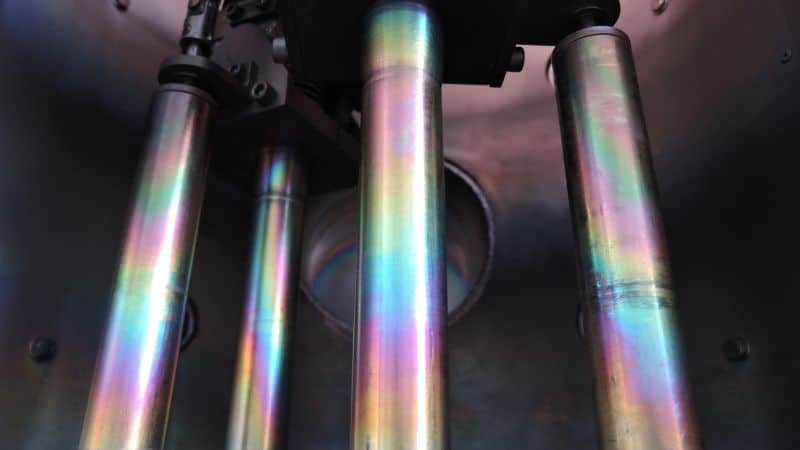

PVD 진공 코팅 공정
물리 기상 증착 (PVD) 박막 형성은 고체 물질을 기체로 변환하여 표면에 응축시키는 진공 기반 공정의 총칭입니다. 이 공정은 열, 플라즈마 또는 전기장을 이용하여 원료 물질을 기화시키며, 스퍼터링과 증발이 가장 일반적인 기술입니다. 두 방법 모두 강력한 접착력과 균일한 두께를 제공하는 것으로 잘 알려져 있습니다.
PVD 코팅은 금속, 세라믹, 고분자를 포함한 다양한 기판에 적용됩니다. 이 기술은 다음과 같은 몇 가지 주요 이점을 제공합니다.
- 높은 필름 순도: 진공 환경은 오염을 방지합니다.
- 강한 접착력: 적절한 표면 전처리를 통해 금속 및 세라믹에 탁월한 접착력을 제공합니다.
- 넓은 온도 범위 : 다양한 기판 재료에 대한 유연성을 제공합니다.
- 낮은 환경 영향: 이는 용매를 사용하지 않는 건식 공정으로, 기존 습식 도금에 사용되는 유해한 화학 물질을 사용하지 않습니다.
결과적으로 PVD 코팅은 높은 경도, 탁월한 내식성 및 열 안정성을 제공합니다. 이러한 특성 덕분에 PVD 코팅은 다음과 같은 까다로운 응용 분야에 이상적입니다. 절삭 공구, 광학 부품 및 전자 부품PVD를 더욱 깨끗하고 환경 친화적인 대안으로 자리매김하고 있습니다.
스퍼터링 기술
스퍼터링 PVD(물리적 증착)는 챔버 내부의 장치가 이온을 사용하여 고체 타겟에 충돌시켜 원자를 방출시키고 기판에 증착하는 공정입니다. 이를 통해 필름 두께와 조성을 정밀하게 제어할 수 있습니다.

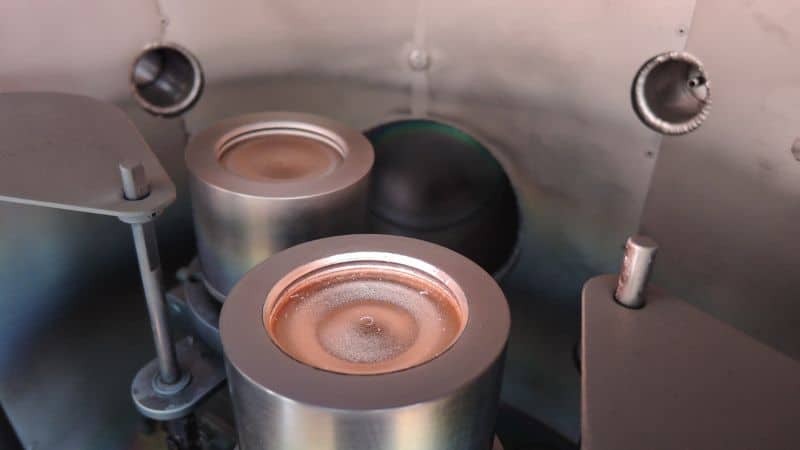

가장 일반적인 방식은 마그네트론 스퍼터링으로, 자기장을 이용하여 타겟 표면 근처에 전자를 포획하는 방식입니다.これにより 효율이 향상되는 동시에 기판의 과도한 발열을 방지할 수 있습니다. 이 방식은 금속, 산화물, 질화물에 효과적입니다.
스퍼터링은 조밀하고 균일한 코팅을 생성하며, 이 코팅은 다음과 같은 용도로 사용됩니다. 반도체, 디스플레이 및 태양 전지이 기술은 다층 구조를 지원하고 복잡한 형상을 코팅할 수 있습니다. 증발 방식보다 낮은 온도에서 작동하기 때문에 플라스틱이나 얇은 필름과 같이 열에 민감한 재료에 적합합니다.
증발법
증발 코팅 이 공정은 진공 상태에서 재료를 가열하여 기화시킨 후 기판 위에 응축시키는 방식입니다. 열원은 재료의 융점에 따라 저항식, 전자빔식 또는 아크식일 수 있습니다.
이 방법은 증착 속도가 높고 매끄럽고 균일한 표면을 생성하지만, 일관된 필름 품질을 보장하기 위해서는 세심한 온도 제어가 필요합니다.
스퍼터링과 비교했을 때, 열증발법은 코팅 속도가 더 빠르지만 박막 밀도가 낮을 수 있습니다. 그럼에도 불구하고 여전히 널리 사용되고 있습니다. 광학 필름, 알루미늄 거울, 반도체 층 및 보호 코팅 정확한 광학적 또는 전기적 특성이 요구되는 경우.
CVD 및 ALD 진공 코팅 기술
화학 기상 증착 (CVD)
화학 기상 증착 (CVD) 화학 기상 증착(CVD)은 제어된 챔버 내부에서 재료의 화학 반응을 통해 얇은 고체 박막을 형성하는 기술입니다. 기존의 열 CVD는 일반적으로 고온에서 작동하며, 가열된 기판 표면에서 기체가 반응하거나 분해됩니다. 이 외에도 플라즈마 강화 화학 기상 증착(PECVD)을 비롯한 다양한 변형 기술이 있으며, 이러한 기술들은 훨씬 낮은 온도에서 작동할 수 있습니다.
CVD는 접착력이 뛰어난 고순도, 고밀도 코팅을 생성할 수 있습니다. 이러한 다재다능함 덕분에 다양한 분야에서 유용하게 사용됩니다. 마이크로일렉트로닉스, 태양 전지 및 항공우주 부품정밀하고 내구성 있는 코팅이 필수적인 분야입니다.
원자층 증착(ALD)
원자층 증착(ALD) 전구체 가스에 번갈아 노출시키는 방식을 통해 원자층 단위로 박막을 형성합니다. 각 반응 주기마다 제어된 층이 증착되어 복잡한 3D 표면에서도 탁월한 두께 정확도와 균일한 코팅을 보장합니다.
이러한 정밀도 덕분에 ALD는 넓은 기판 전체에 걸쳐 균일한 두께(수 나노미터)의 박막을 제작할 수 있습니다. ALD는 다양한 분야에서 널리 사용됩니다. 반도체 게이트 산화막, 장벽층 및 보호 코팅 유연 전자 장치 및 에너지 저장 장치 분야에서.
ALD는 기존의 열 CVD 공정보다 낮은 온도에서 작동하므로 열에 민감한 재료와 호환됩니다.
주요 강점은 다음과 같습니다.
- 옹스트롬 단위 두께 제어: 원자 규모의 정밀도로 증착이 가능합니다.
- 탁월한 계단 커버리지: 복잡한 3D 구조물에도 균일한 코팅을 보장합니다.
- 우수한 재료 특성: 고품질 유전체 및 차단막을 생산합니다.
이러한 특성 덕분에 ALD는 차세대 나노 코팅 및 첨단 장치 제조에 선호되는 방법이 되었습니다.
진공 기술 분야의 재료 및 코팅
일반적인 코팅 재료
진공 코팅은 진공 상태에서 기화되거나 스퍼터링될 수 있는 금속, 합금 및 화합물을 사용합니다. 일반적인 코팅 재료는 크게 두 가지 범주로 나뉩니다.

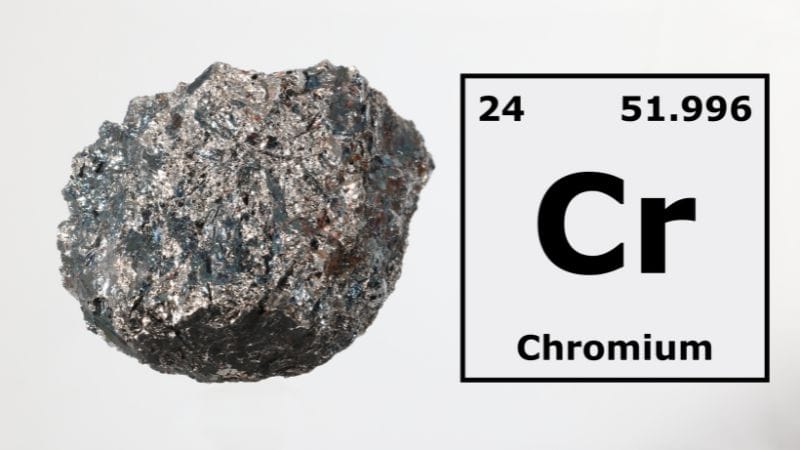

- 금속(예: Al, Ti, Cr, Au): 반사 및 전도성 특성 덕분에 내구성과 외관을 향상시키는 데 사용됩니다.
- 세라믹 및 화합물(예: TiN, Al₂O₃): 공구, 광학 부품 및 기능성 부품에 높은 경도, 내마모성 및 내식성을 제공합니다.
이러한 재료는 요구되는 박막 구조 및 성능에 따라 물리적 증착(PVD) 또는 화학적 증착(CVD) 방법을 사용하여 증착됩니다.
투명 전도성 산화물(ITO)
인듐 주석 산화물(ITO) 이 박막은 현대 진공 코팅에서 가장 중요한 박막 중 하나입니다. 높은 광학적 투명성과 전기적 전도성을 결합하여 여러 분야에 필수적인 소재입니다. 터치스크린, 태양 전지 및 디스플레이 패널.
ITO 코팅은 일반적으로 다음과 같은 방식으로 생산됩니다. 마그네트론 스퍼터링 진공 상태를 제어하여 공정을 진행합니다. 이 공정을 통해 필름 두께와 조성을 정밀하게 제어할 수 있으며, 이는 투명도와 저항성 모두에 영향을 미칩니다.
인듐은 상대적으로 가격이 비싸고 공급이 제한적이기 때문에, 더 낮은 비용으로 유사한 특성을 제공하는 알루미늄 도핑 산화아연(AZO) 및 불소 도핑 산화주석(FTO)과 같은 대체재에 대한 연구가 계속되고 있습니다.
산화니켈(NiO) 및 특수 필름
산화니켈(NiO) 다기능 박막 소재로 사용됩니다. 전기변색 창, 센서 및 배터리 전극.
진공 코팅에서 NiO 박막은 반응성 스퍼터링이나 CVD를 통해 증착되는 경우가 많으며, 유리 또는 금속 기판 위에 균일한 층을 형성합니다. 박막의 광학적 및 전기적 특성은 증착 과정 중 산소 함량을 조절함으로써 제어할 수 있습니다.
특수 코팅에는 금속, 산화물 또는 질화물을 결합하여 반사 방지, 열 제어 또는 자기 기록과 같은 특정 효과를 얻는 다층 필름도 포함됩니다. 이러한 필름은 넓은 표면에서 일관된 성능을 유지하기 위해 나노미터 수준의 정밀한 층 두께 제어가 필요합니다.
응용 분야 및 산업 혁신
전자 및 광학
전자 및 광학 분야에서 진공 코팅은 필수적인 기능성 층을 형성합니다. 전자 분야에서는 반도체, 터치스크린 및 다양한 센서에 사용되는 전도성 금속막과 투명 산화물막을 증착합니다.
광학 분야에서 이 기술은 카메라 렌즈, 레이저 부품 및 태양광 패널에 반사 방지, 반사 및 보호 코팅을 적용하여 빛의 투과 및 반사를 정밀하게 제어합니다.
최신 산업 발전에는 결함이 적고 밀도가 높은 박막을 생성하는 고출력 임펄스 마그네트론 스퍼터링(HiPIMS)과 같은 고급 스퍼터링 기술과 대량 생산에서 일관된 코팅 품질을 유지하는 AI 기반 모니터링 시스템이 포함됩니다.
자동차 및 친환경 건축물
자동차 및 건설 산업은 진공 코팅의 내구성과 에너지 효율성 덕분에 많은 이점을 얻습니다. 자동차 제조업체는 엔진 부품, 공구 및 외장 트림에 내마모성 및 장식성 코팅을 적용하는데, 이는 기존의 전기 도금에 대한 환경 친화적인 대안으로 자주 사용됩니다.
건축 시공에서 진공 코팅은 적외선 열을 반사하면서 가시광선을 투과시키는 저방사율 유리를 만들어 난방 및 냉방 에너지 요구량을 크게 줄입니다.
롤투롤 코팅 기술의 발전으로 건축 및 자동차 분야에 사용되는 대형의 균일하게 코팅된 유리 시트와 유연 필름을 비용 효율적으로 생산할 수 있게 되었습니다.
적층 제조 및 3D 프린팅
진공 코팅은 표면 특성을 향상시켜 적층 제조 공정을 보완합니다. 3D 인쇄 이 기술은 3D 프린팅 부품에 내마모성(폴리머 프린팅) 및 전기 전도성(금속 부품)과 같은 핵심 기능을 추가합니다. 이러한 기능 덕분에 3D 프린팅 프로토타입 및 양산 부품은 기존 방식으로 제조된 부품과 유사한 성능 특성을 구현할 수 있으며, 특히 항공우주, 공구 및 전자 하우징 분야에서 매우 유용합니다.
의료 및 산업용 도구
의료 및 산업 분야는 성능이 중요한 응용 분야에 진공 코팅 기술을 활용합니다. 의료 기기 제조업체는 이 기술을 사용하여 임플란트 및 수술 기구에 생체 적합성, 항균성 및 내식성을 갖춘 표면을 만듭니다.
산업용 공구에서 티타늄 알루미늄 질화물(TiAlN) 및 크롬 질화물(CrN)과 같은 초경질 코팅은 가공 작업 중 마찰과 마모를 줄여 공구 수명을 크게 연장합니다.
현대 산업 현장에서 자동화되고 데이터 기반의 제어 시스템은 정밀 의료 기기 및 산업용 절삭 공구에 필수적인 코팅 균일성에 크게 기여합니다.
결론
진공 코팅은 고도의 복잡한 표면 처리 기술로서, 제조업체들이 전자, 자동차, 항공우주, 의료기기 등 다양한 산업 분야에서 성능을 향상시키는 정밀하고 내구성이 뛰어나며 깨끗한 코팅을 구현할 수 있도록 해줍니다. 이러한 이유로 진공 코팅은 표면 처리 공정의 워크플로우에 통합되었으며, 많은 제조업체들이 이를 활용하고 있습니다. 진공 코팅 서비스 제조 주문이 완료된 후 고객에게 전달합니다.
자주 묻는 질문들 (FAQ)
진공 코팅의 한계점이나 어려움은 무엇인가요?
주요 과제는 높은 초기 투자 비용과 진공 챔버로 인한 크기 제한입니다. 또한, 많은 PVD(물리적 증착) 방식은 "시야 확보" 기술을 사용하기 때문에, 특수 고정 장치와 회전 장치 없이는 깊은 홈이나 숨겨진 영역이 있는 복잡한 형상을 균일하게 코팅하기 어렵습니다.
또한 최적의 접착력을 얻으려면 기판을 세심하게 세척하고 준비하는 과정이 필요하며, 이 과정은 종종 비용이 많이 듭니다.
마지막으로, 증착 속도는 박막 형성에 충분하지만 도장이나 도금과 같은 기존 습식 코팅 공정에 비해 훨씬 느리기 때문에 대량 생산되는 저가 제품에는 적합하지 않습니다.
PVD 코팅의 성능은 기존 전기 도금과 비교했을 때 어떻습니까?
에 비해 전기 도금일반적으로 PVD 코팅은 경도, 내마모성 및 부식 방지 측면에서 우수한 성능을 제공합니다. 또한 일반적으로 밀도가 높고 균일하며 기판에 대한 접착력이 훨씬 뛰어납니다.
환경적인 관점에서 볼 때, PVD는 유해 폐기물을 최소한으로 발생시키는 건식 공정입니다. 반면 전기 도금은 독성 화학 용액을 사용하고 상당한 양의 액체 폐기물을 발생시킵니다.
하지만 전기 도금은 단순하고 대량 생산되는 부품에 더 비용 효율적일 수 있으며, 매우 복잡한 내부 표면을 코팅하는 데 더 적합합니다.
