의료용 사출 성형: 기존 방식과의 차이점 및 중요성

수술 도구부터 의료기기 하우징에 이르기까지, 의료용 사출 성형은 오늘날 의료 분야에서 사용되는 수많은 플라스틱 부품을 성형합니다. 이러한 적용 분야의 특성상 의료용 사출 성형은 생산 공정에 엄격한 요구 사항을 충족해야 합니다.. 이 블로그는 의료용 사출 성형이 다른 플라스틱 가공 공정보다 더 높은 기준을 요구하는 이유와 사출 성형 파트너를 선택할 때 무엇을 고려해야 하는지 이해하는 데 도움을 드리고자 합니다.

의료용 사출 성형의 엄격한 요구 사항

의료 사출 성형 엄격한 규제 관리와 상세한 검증 하에 운영됩니다. 제조업체는 사출 성형 공정이 안전하고 반복 가능한 부품을 생산하며, 모든 관련 문서와 추적성을 갖추고 있음을 입증해야 합니다.

의료기기 사출 성형과 기존 성형 방식 비교

의료기기 사출 성형은 소비재나 산업용품에 사용되는 기존 성형 방식보다 훨씬 엄격한 관리를 받습니다.

일반적인 성형 공정에서는 팀이 비용, 속도 및 기본적인 치수 검사에 집중하는 경우가 많습니다. 그러나 의료용 플라스틱 사출 성형에서는 환자 안전, 규정 준수 및 품질 관리 입증 자료에 중점을 둡니다.

주요 차이점은 다음과 같습니다.

의료용 성형에는 ISO 13485를 준수하는 품질 시스템이 필요한 경우가 많습니다. 미국 제조업체는 FDA 21 CFR Part 820도 준수해야 하며, 유럽 공급업체는 EU MDR 규정을 따라야 합니다.

자재 추적성 및 단계별 표준

의료용 플라스틱 성형의 품질 관리는 자동 비전 시스템 및 통계적 공정 관리(SPC)와 같은 일반 사출 성형에 포함된 절차를 넘어 더욱 포괄적입니다.

재료 추적성은 이 산업에서 가장 중요한 기준 중 하나입니다. 각 수지 로트는 공급업체 인증, 생체 적합성 데이터 및 상세한 가공 기록과 직접 연결되어야 하며, 이를 통해 제조업체는 원료 펠릿부터 완제품 부품까지 재료를 추적할 수 있습니다.

엄격한 추적 관리는 보편적으로 적용되지만, 실제 재료 표준은 기기의 용도에 따라 크게 다릅니다. 외부 의료기기 하우징은 침습형 기기보다 재료 검증이 덜 엄격하며, 주로 내구성, 난연성 등급 및 단기 피부 접촉 안전성에 중점을 둡니다.

그럼에도 불구하고 문서화 요건과 추적 기록은 절대 타협할 수 없습니다.

• 재료 증명서 및 분석 증명서(CoA)
• 로트 번호 및 배치 번호
• 운영자 식별
• 장비 교정 기록

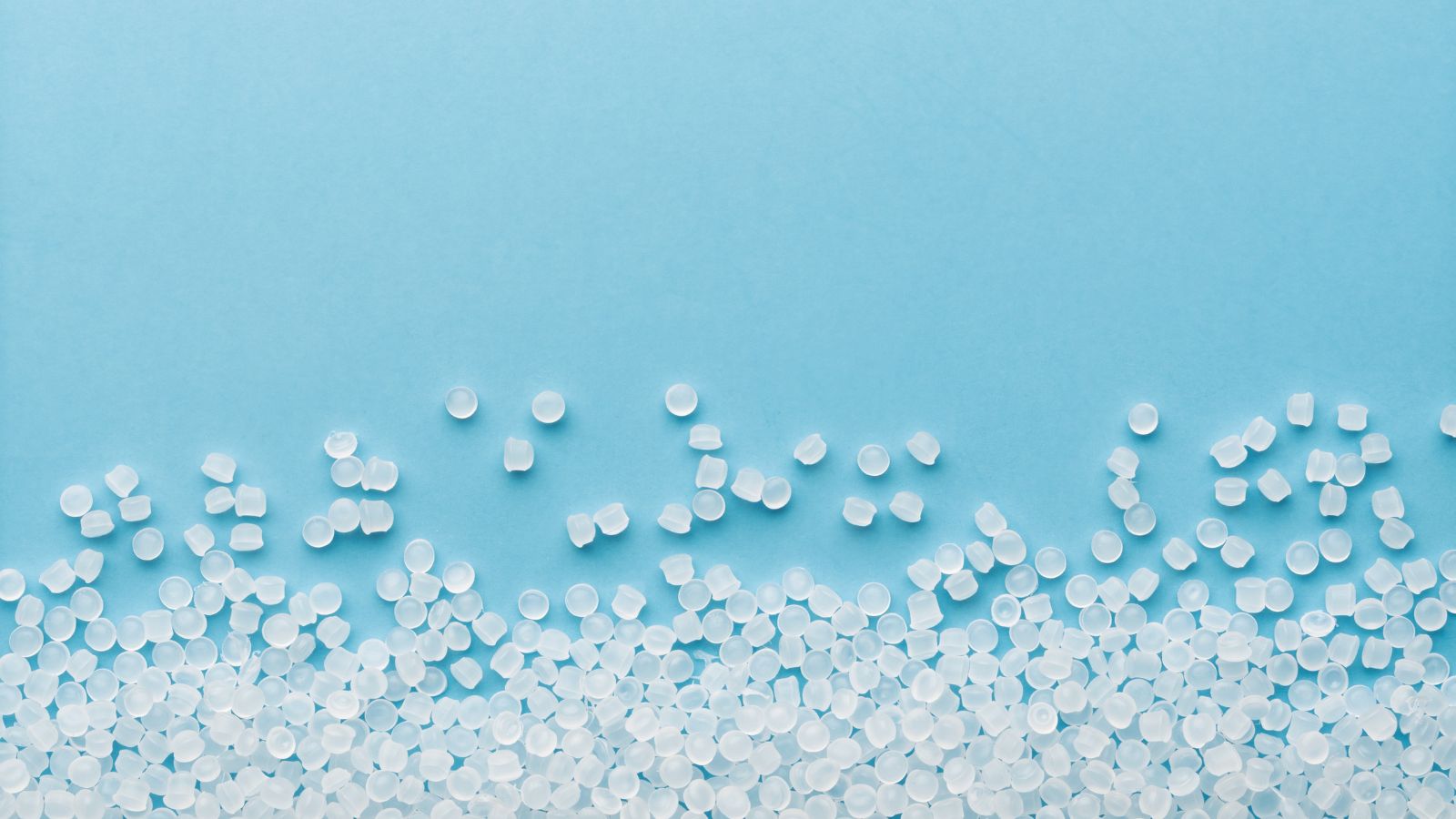

의료용 사출 성형에 사용되는 재료

의료 기기 부품은 기계적 하중을 견뎌야 하는 물리적 작업 외에도 고온 증기 오토클레이브, 에틸렌 옥사이드(EtO) 가스, 강력한 화학 소독제 등 반복적인 세척 및 멸균 과정을 자주 견뎌내야 합니다.

재료의 내화학성이 필요한 세척 방법과 일치하지 않으면 플라스틱은 환경적 스트레스 균열, 변색 또는 구조적 무결성의 완전한 손실을 겪을 수 있습니다.

의료기기 고장을 방지하기 위해 의료용 사출 성형은 이러한 환경에 맞춰 개발된 특정 고성능 열가소성 수지 및 엘라스토머를 사용합니다.

이러한 핵심 고분자 외에도 제조업체들은 특정 기기 요구 사항을 충족하기 위해 여러 가지 특수 수지를 자주 사용합니다.

폴리스티렌 (PS) 이 소재는 투명도가 높고 가격이 저렴하여 대량 생산되는 진단용 실험실 기구 및 검사 트레이에 널리 사용됩니다.

폴리염화비닐(PVC)은 유연한 유체 튜브의 업계 표준으로 남아 있으며, 나일론은 내부 움직이는 부품에 탁월한 내마모성을 제공합니다.

또한, 열가소성 엘라스토머(TPE)는 인체공학적이고 미끄럼 방지 기능이 있는 수술용 손잡이와 액체 누출 방지 밀봉을 위해 단단한 하우징에 오버몰딩되는 경우가 많습니다.

의료기기용 주요 사출 성형 기술

의료기기는 종종 매우 작은 형상, 얇은 벽, 또는 하나의 부품에 여러 재료를 접합해야 하는 경우가 많습니다. 제조업체는 이러한 요구 사항을 충족하기 위해 특수 성형 방법, 정밀 금형 및 엄격한 공정 검증에 의존합니다.

소형화: 마이크로 및 박막 성형

마이크로 몰딩 이 기술은 무게가 1그램 미만인 매우 작은 부품과 형상을 생산합니다. 미세유체 칩, 카테터 팁, 수술 도구에 사용되는 소형 기어와 같은 구성 요소를 지원합니다.

박판 성형은 단면적이 1mm 미만인 매우 얇은 부품에 초점을 맞춥니다. 이 제조 공정은 재료 사용량을 줄이고 사이클 시간을 단축하지만, 높은 사출 속도와 정밀한 게이트 설계가 요구됩니다.

주요 요인은 다음과 같습니다.

• 최적화 제조 가능성을 고려한 설계 (DFM)
• 시제품 제작 중 적절한 자재 흐름 분석
• 금형 내부의 표면 마감 제어
• 상세 초도품 검사

공정 검증을 통해 각 생산 배치가 강도, 치수 및 청결도 요구 사항을 충족하는지 확인합니다. 경우에 따라 가스 보조 성형을 통해 유동성을 관리하고 얇은 부분의 응력을 줄일 수 있습니다.

다중 소재 통합: 인서트 및 오버몰딩

많은 의료기기는 하나의 부품에 단단한 재질과 유연한 재질을 결합합니다. 몰딩 삽입 사출 전에 금속이나 플라스틱 인서트를 금형에 넣습니다. 그러면 녹은 수지가 그 주위를 감싸면서 접착됩니다.

이 방법은 플라스틱 하우징 내부에 나사산 삽입물, 전기 접점 또는 보강 프레임을 고정합니다. 조립 단계를 줄이고 정렬을 개선합니다.

오버몰딩(overmolding)은 성형된 기판 위에 두 번째 재료를 덧붙이는 공정입니다. 투샷 성형이 기계는 하나의 도구 내에 두 가지 재료를 순차적으로 주입합니다. 이러한 방식을 통해 기기에 부드러운 그립을 형성하거나 진단 카트리지에 밀봉재를 만들 수 있습니다.

연질 부품의 경우 제조업체는 종종 LSR 성형 또는 액상 실리콘 사출 성형(LIM)을 사용합니다. 실리콘 사출 성형은 밸브 및 개스킷과 같은 유연하고 생체 적합성이 뛰어난 부품을 만듭니다.

진단 및 의료 장비의 일반적인 응용 분야

의료기기 사출 성형은 외부 진단 장비부터 생명을 구하는 임플란트에 이르기까지 모든 분야에 적용됩니다. 다양한 제조 요구 사항을 명확하게 이해하기 위해서는 이러한 응용 분야를 비침습적 및 침습적 범주로 나누어야 합니다.

비침습적 진단 및 임상 장비

이러한 부품들은 인체에 절대 들어가지 않습니다. 외부 임상 워크플로우를 지원하거나 민감한 전자 장치를 내장하는 용도로만 사용되기 때문에 제조업체는 엄격한 조직 생체 적합성보다는 치수 안정성, 충격 강도 및 내화학성을 우선시합니다.

실험실용 플라스틱 및 소모품

사출 성형은 임상 검사실에서 매일 사용되는 대량의 플라스틱 소모품을 생산합니다. 이러한 소모품은 검체 오염을 방지하기 위해 엄격한 공차와 청결한 생산 공정이 요구됩니다. 일반적인 예로는 다음과 같은 것들이 있습니다.

• 시험관 및 시료 용기
• 페트리 접시와 세포 배양 플라스크
• 고정밀 피펫 팁
• 자동화 테스트용 멀티웰 마이크로플레이트

의료 장비 하우징

병원에서는 혈액 분석기 및 환자 모니터와 같은 의료 기기의 외피 제작에 사출 성형 방식을 사용합니다. 이러한 견고한 외피는 정밀한 내부 전자 부품을 물리적 충격으로부터 보호하는 동시에 강력한 병원용 화학 소독제에도 견딜 수 있습니다.

내부 구조 구성 요소

장비 내부에는 성형 플라스틱이 장착 브래킷, 섀시 프레임, 전자 커넥터와 같은 중요한 구조 부품을 구성합니다. 이러한 구성 요소의 정확한 치수 정렬은 장비의 전반적인 진단 정확도와 작동 안전성을 보장합니다.

웨어러블 헬스케어 기술

심박수 모니터나 연속 혈당 측정기와 같은 기기의 외부 케이스는 가볍고 충격에 강하며 착용감이 편안해야 합니다. 이러한 케이스는 민감한 마이크로 전자 부품을 땀, 자외선, 신체 움직임 등 일상적인 환경으로부터 보호합니다.

침습형 및 이식형 의료기기

이러한 구성 요소는 수술 중 일시적으로 또는 영구적인 이식재로서 인체에 삽입되도록 설계되었습니다. 최고 수준의 생체 적합성 고분자, 청정실 제조 시설, 그리고 철저한 공정 검증을 요구하며, 가장 엄격한 규제 감독 하에 운영됩니다.

수술 기구 및 도구

외과의들은 수술용 칼 손잡이와 복강경 트로카를 포함한 일회용 및 재사용 가능한 수술실 기구에 성형 플라스틱을 사용합니다. 재사용 가능한 도구에는 고온 내성 수지가 사용됩니다. PEEK 수백 번의 증기 살균 과정을 거쳐도 기계적 강도를 잃지 않습니다.

카테터 및 유체 전달 시스템

침습적 수액 관리에는 미세한 수준에서 탁월한 정밀도가 요구됩니다. 사출 성형은 IV 카테터의 복잡한 허브, Y자형 커넥터, 그리고 매우 얇은 벽의 팁을 제작하여 수액 흐름을 극대화하는 동시에 환자의 정맥 내에서 차지하는 공간을 최소화합니다.

이식 가능한 구성 요소

영구 임플란트는 의료용 성형 기술의 최상위 단계를 나타냅니다. 심박 조율기 헤더 및 정형외과용 뼈 고정 장치와 같은 구성 요소는 뛰어난 강도와 방사선 불투과성을 제공하는 첨단 임플란트 등급 폴리머를 사용하여 체내에서 수십 년 동안 완벽하게 작동합니다.

맺음말

의료용 사출 성형은 현대 의료 제조의 핵심이며, 첨단 고분자 소재를 병원과 진료소에서 매일 사용하는 정밀하고 내구성이 뛰어나며 엄격한 규제를 준수하는 부품으로 변환합니다. 이 분야에서 성공하려면 철저한 재료 추적성, ISO 및 FDA 표준의 엄격한 준수, 그리고 특정 고분자 소재가 화학 소독제 및 멸균 프로토콜에 어떻게 반응하는지에 대한 깊이 있는 이해가 필수적입니다.

차세대 의료기기 제조를 시작할 준비가 되셨습니까?

비침습적 맞춤형 의료용 사출 성형 분야에서 신뢰할 수 있는 파트너를 찾으신다면 Moldie를 선택하십시오.

내구성이 뛰어나고 신뢰할 수 있으며 규정을 준수하는 의료 장비 하우징, 진단 도구 및 웨어러블 기기 부품을 제작하려면 전문적인 기술력이 필요합니다. 몰디(Moldie)는 첨단 제조 기술과 엄격한 품질 관리를 결합하여 의료 산업의 까다로운 기준을 충족하는 고정밀 플라스틱 부품을 제공합니다.

의료기기 생산을 운에 맡기지 마십시오. 엔지니어링 팀에 문의하세요 프로젝트 요구 사항을 논의하고, 의료용 소재 옵션을 살펴보고, 고객의 성공을 위해 헌신하는 제조 파트너를 확보하십시오.

자주 묻는 질문

의료기기 하우징 제조 비용을 줄이는 가장 좋은 방법은 무엇일까요?

비용 절감에 가장 효과적인 전략은 설계 단계 초기에 제조 파트너와 DFM(설계 제조성 검토)을 진행하는 것입니다. 엔지니어는 벽 두께를 최적화하여 고가의 수지 사용량을 줄이고, 값비싼 금형 메커니즘이 필요한 불필요한 내부 언더컷을 제거하며, 전체적인 형상을 단순화하여 생산 주기를 단축하는 데 도움을 줄 수 있습니다.

또한, 연간 생산량을 정확하게 예측하면 더 간단하고 저렴한 금형으로 시장 수요를 충분히 충족할 수 있는 경우에도 고가의 다중 캐비티 강철 금형을 과도하게 설계하는 것을 방지할 수 있습니다.

비침습 의료기기의 경우에도 클린룸 생산 비용을 지불해야 하나요?

반드시 그런 것은 아닙니다. 이식형 부품, 유체 경로 튜브 및 수술 도구는 미생물 오염을 방지하기 위해 ISO 7등급 또는 8등급 클린룸이 엄격하게 요구되지만, 외부 진단 하우징이나 웨어러블 모니터 쉘은 일반적으로 엄격하게 통제된 표준 "화이트룸" 환경에서 제조될 수 있습니다.

제조 파트너는 기기의 FDA 또는 EU MDR 분류를 사전에 명확하게 정의함으로써, 표준적이고 고품질의 생산이 모든 규정을 완벽하게 준수하는 경우에도 프리미엄 클린룸 사용료를 지불하지 않도록 지원할 수 있습니다.
