Prototyyppien ruiskuvalu – prosessi, hyödyt ja alan näkemykset

Mitä erottaa tuotannon ruiskuvalu Prototyyppien ruiskuvalu on muotin valmistuksen tarkoitus. Ensimmäinen on edellytys suurtuotantoon, kun taas jälkimmäinen, joka tunnetaan myös nimellä nopea ruiskuvalu, luo tarkkoja ja toimivia osia nopeasti, jotta tiimit voivat hioa suunnitelmia. Jatka lukemista, niin tiedät, miksi prototyyppien ruiskuvalu on paras apulainen päätöksenteossa ennen massatuotantoa.

Prototyyppi vs. tuotantoruiskuvalu

Vaikka prototyyppi- ja tuotantoruiskuvalussa on sama ydinprosessi – sulan muovin ruiskuttaminen muottiin – ne eroavat toisistaan käyttötarkoituksiltaan. Havainnollistaaksemme tätä ajatusta paremmin, tässä on rinnakkainen vertailu näistä kahdesta tuotantomenetelmästä.

Yleensä prototyyppien muovauksessa käytetään vähemmän kestäviä työkaluja nopeuden ja joustavuuden vuoksi, ja hyväksytään korkeammat osakohtaiset kustannukset suunnittelun riskien minimoimiseksi. Tuotantomuovauksessa investoidaan kestäviin ja tarkkuustyökaluihin, jotta osakohtaiset kustannukset voidaan minimoida tuotteen pitkän käyttöiän aikana. Siirtyminen yhdestä toiseen on ratkaiseva portti onnistuneen kehitystyön ja täysimittaisen valmistuksen välillä.

Prototyyppien ruiskuvalupalvelun edut

Suunnittelun validointi ja toiminnallinen testaus

Prototyyppien ruiskuvalu antaa insinööreille mahdollisuuden valmistaa osia, jotka vastaavat tarkasti lopputuotteen muotoa, istuvuutta ja toimintaa. Käyttämällä samoja tai samankaltaisia massatuotantoon tarkoitettuja materiaaleja tiimit voivat testata mekaanista lujuutta, toleransseja ja suorituskykyä todellisissa olosuhteissa.

Toiminnallisesta testauksesta tulee luotettavampaa, koska ruiskuvalettujen prototyyppien pintakäsittelyt ja mitat ovat yhdenmukaiset. Tämä tukee suunnitteluvirheiden, kuten seinämän paksuuden epätasapainon, heikkojen liitosten tai kokoonpano-ongelmien, tunnistamista varhaisessa vaiheessa.

Prosessi tukee myös iteratiivinen suunnittelu, mikä mahdollistaa useita parannuskierroksia pienillä muottimuutoksilla. Suunnittelijat voivat vertailla kunkin version tietoja ja luottavaisin mielin päättää, milloin suunnittelu on valmis tuotantoon. Tämä validointivaihe vähentää kalliiden uudelleentöiden riskiä tuotannon skaalautuessa, mikä hyödyttää epästandardia suunnittelua. räätälöity ruiskuvalu huomattavassa määrin.

Materiaali- ja prosessitarkkuus

Tämä menetelmä tarjoaa materiaalijoustavuutta ja prosessitarkkuutta, jotka auttavat jäljittelemään tuotanto-olosuhteita. Valmistajat voivat testata erilaisia hartseja, kuten ABS:ää, polypropeeni, tai nailonia suorituskyvyn vaihteluiden arvioimiseksi ja sen varmistamiseksi, että materiaalin käyttäytyminen prototyyppimuodossa heijastaa lopullisia tuotanto-ominaisuuksia.

Prototyyppimuottien avulla voidaan myös säätää prosessia – kuten painetta, lämpötilaa ja sykliaikoja – samalla tavalla kuin täysimittaisessa valmistuksessa. Nämä kontrolloidut kokeet parantavat prosessin ennustettavuutta ja vähentävät asennusvirheitä myöhemmin. Tämän seurauksena tiimit saavat luotettavaa tietoa ja pitävät kehityksen tehokkaana ja tarkana.

Prototyyppien ruiskuvalussa käytetyt muovimateriaalit

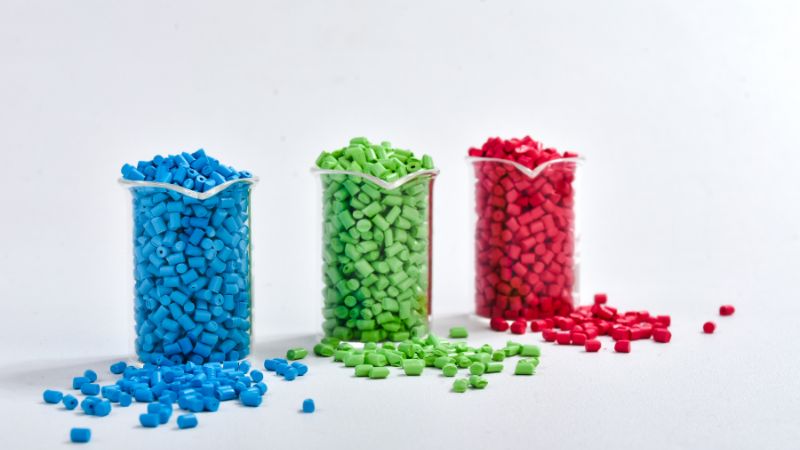

Termoplastisten materiaalien valinta

Termoplastit ovat yleisimpiä materiaaleja prototyyppien ruiskuvalussa, koska ne voivat pehmentyä kuumennettaessa ja kovettua jäähdytettäessä ilman kemiallisia muutoksia. Tämä ominaisuus mahdollistaa helpon uudelleenkäsittelyn ja tukee nopeita tuotantosyklejä.

Yleistä kestomuovit sisällyttää ABS, polypropeeni, polykarbonaatti, nylon, ja asetaali. Jokainen tarjoaa selkeän tasapainon lujuuden, joustavuuden ja kustannusten välillä.

• ABS tarjoaa prototyypeille lujuutta ja sileitä pintoja, mutta rajoitetun lämmönkestävyyden.
• Polypropeeni on kestävä, joustava ja kustannustehokas, ihanteellinen eläviin saranoihin ja pakkauksiin.
• Polykarbonaattie tarjoaa iskunkestävyyttä, kirkkautta ja lämmönsietoa, mikä sopii läpinäkyviin, kestäviin ja steriloitaviin prototyyppeihin.
• Nylon tarjoaa erinomaisen kulutuskestävyyden ja lujuuden toiminnallisille komponenteille, kuten hammaspyörille ja laakereille.
• Asetaali (POM) tarjoaa pienen kitkan, suuren jäykkyyden ja mittapysyvyyden, mikä tekee siitä ihanteellisen tarkkuusliikkuville osille, kuten rullille ja kiinnittimille.

Termoplastiset materiaalit mahdollistavat myös muoviosien valmistuksen pelkästään loppukäyttöominaisuuksien testaamista varten. Insinöörit valitsevat usein laatuja, jotka muistuttavat aiottua tuotantomateriaalia, rakenteellisen eheyden ja suorituskyvyn varmistamiseksi.

Materiaalivalintaan vaikuttavat tekijät

Prototyyppimuovausmateriaalin valinta riippuu mekaanisista tarpeista, osan suunnittelusta ja odotetuista käyttöolosuhteista. Insinöörit punnitsevat vahvuus, lämpötilarajat, ja mittavakaus kustannuksia ja työkalun käyttöikää vastaan.

Toiminnallinen testaus suosii usein materiaaleja, jotka heijastavat lopullista tuotantohartsia, mikä varmistaa ennustettavan suorituskyvyn. Myös esteettiset tavoitteet, kuten läpinäkyvyys, väri tai rakenne, ohjaavat valintaa.

Myös tuotantotekijät, kuten syklin kesto ja muotin kuluminen, vaikuttavat päätöksiin. Hioma-aineella täytetyt materiaalit, kuten lasikuituvahvisteinen nailon, voivat lyhentää työkalun käyttöikää ja lisätä työkalukustannuksia, kun taas pehmeämmät muovit virtaavat helpommin.

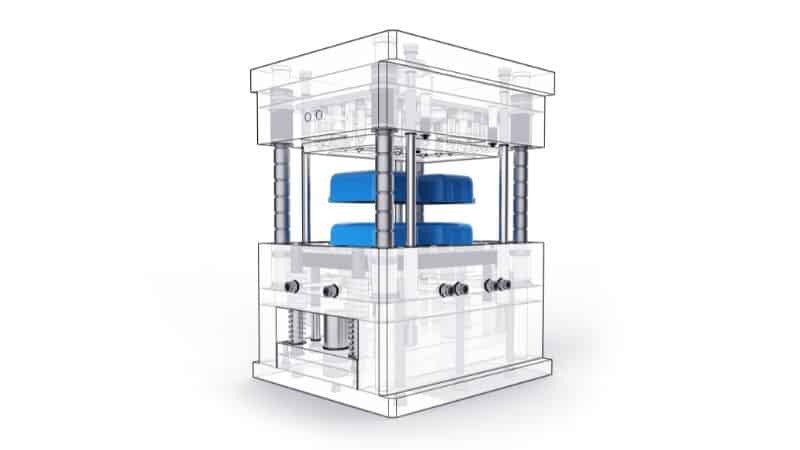

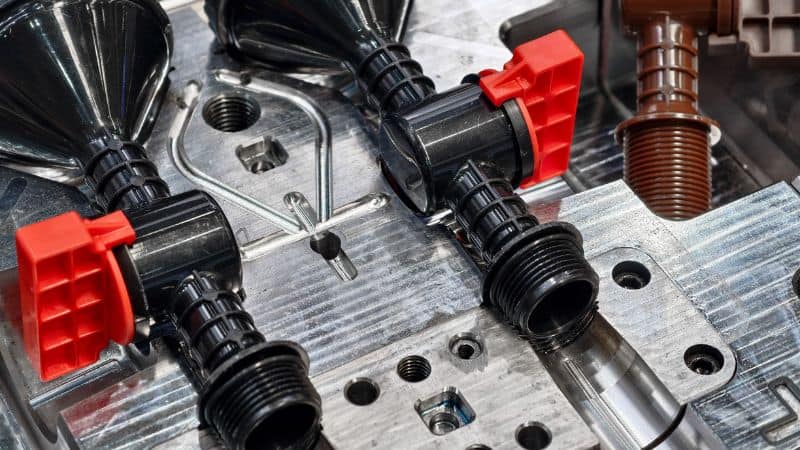

Prototyyppimuotin luominen ja suunnittelu

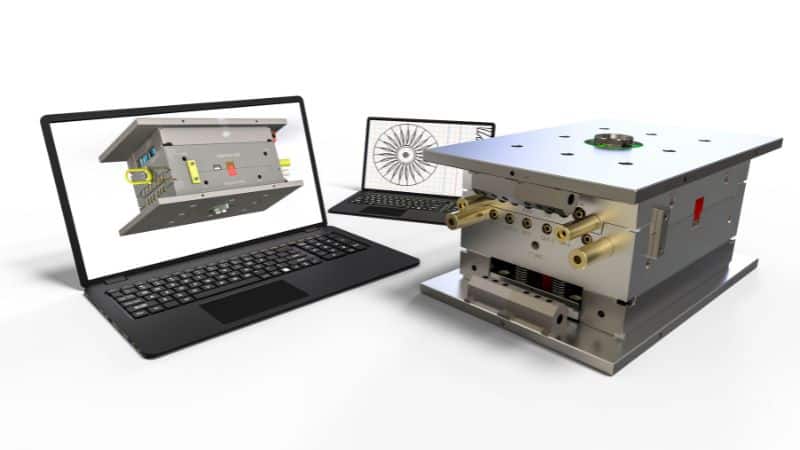

CAD-mallien kehittäminen

Insinöörit aloittavat prototyyppimuotin luomisen a:lla CAD-malli joka määrittelee osan muodon, ominaisuudet ja mitat. Mallin on otettava huomioon toiminnalliset yksityiskohdat, kuten seinämän paksuus, iskukulmat ja alileikkaukset, jotta varmistetaan muotin asianmukainen täyttö ja poisto, ja siinä on myös otettava huomioon, miten alileikkaukset käsitellään prototyyppimuotissa, usein yksinkertaistettujen työkalujen, kuten manuaalisten inserttien tai keernatappien, avulla joustavuuden ja kustannustehokkuuden säilyttämiseksi.

Tässä vaiheessa suunnittelutiimit käyttävät usein parametrista mallinnusohjelmistoa tehdäkseen nopeita säätöjä eri testejä tai materiaaleja varten. CAD-malliin tehdyt muutokset voivat välittömästi näyttää, miten suunnittelumuutokset vaikuttavat osan geometriaan ja muotin rakenteeseen.

Keskeisiä huomioitavia seikkoja ovat:

• Materiaalin kutistuminen: Mittojen säätäminen jäähdytyksen jälkeisen lämpökutistumisen huomioon ottamiseksi.
• Portin sijoittelu: Sulan muovin sisäänpääsyn paikan tunnistaminen.
• Muotinerotuslinjat: Varmista siisti jakaminen välähdysten tai vääristymien välttämiseksi.

Tarkat CAD-tiedot mahdollistavat sujuvan muotinvalmistus ja vähentää uudelleentyöstöä myöhemmin prototyyppiprosessissa.

Osasuunnittelu ja toleranssit

Osien geometrian ja toleranssien tarkkuus määrää, edustavatko prototyyppiosat tuotantotason laatua. Tiukat toleranssit mahdollistavat kokoonpanojen, sopivuuden ja suorituskyvyn tarkan testaamisen todellisissa olosuhteissa.

Muotin luomisen aikana suunnittelijat tasapainottelevat valmistettavuusrajojen ja toiminnallisten vaatimusten välillä. Liian tiukat toleranssit voivat pidentää työstöaikaa ja -kustannuksia, kun taas löysät toleranssit voivat tuottaa huonoja tuloksia prototyypin arvioinnissa.

Insinöörit käyttävät koordinaattimittauskoneita (CMM) tai 3D-skannereita mittojen tarkistamiseen. He arvioivat myös, miten porttien sijainnit, vetokulmat ja jäähdytyskanavat vaikuttavat vääntymis- tai kutistumisnopeuksiin.

Geometrian ja mittatarkkuuden kontrolloimisen avulla prototyyppimuotit tuottavat luotettavia testiosia, jotka auttavat varmistamaan sekä suunnittelutarkoituksen että valmistettavuuden.

Prototyypin ruiskuvaluprosessi

Vaiheittainen yleiskatsaus

Ruiskuvaluprosessi alkaa osan 3D-mallin suunnittelulla ammattimaisella ohjelmistolla. Tästä mallista CNC-koneistetaan alumiinista tai messingistä prototyyppimuotti. Nämä pehmeämmät metallit alentavat kustannuksia ja läpimenoaikaa ja tuottavat silti tarkkoja ja kestäviä muotteja testausta varten.

Kun muotti on valmis, se asetetaan ruiskupuristuspuristimeen. Valittu termoplastinen hartsi kuumennetaan sulaksi ja ruiskutetaan sitten muottipesään paineen alaisena. Muovi jäähtyy ja jähmettyy ontelon muotoon. Jokainen sykli kestää tyypillisesti alle minuutin, jolloin syntyy tehokkaasti useita identtisiä osia.

Jäähdytyksen jälkeen muotti avautuu ja ulostyöntötapit irrottavat muovatun osan. Insinöörit leikkaavat sitten pois ylimääräisen materiaalin ja tarkastavat prototyypin tarkkuuden ja pinnanlaadun.

Verrattuna 3D-tulostukseen ja CNC-koneistukseen

Prototyypin ruiskuvalu eroaa 3D-tulostus ja CNC-työstö materiaalin käyttäytymisessä, tarkkuudessa ja kappalekohtaisissa kustannuksissa.

3D-tulostus tarjoaa nopeita ja edullisia malleja muodon ja sopivuuden tarkistamiseen, mutta siitä puuttuu valettujen osien materiaalin lujuus ja pinnanlaatu. CNC-työstö luo kestäviä prototyyppejä, mutta se voi olla kallista monimutkaisten geometrioiden tai useiden yksiköiden kanssa. Ruiskuvalu tarjoaa tasapainon – nopeat, realistiset osat, jotka heijastavat lopullisia tuotanto-ominaisuuksia.

Laaduntarkastukset ja iterointi

Laadunarviointi alkaa ensimmäisten muovattujen näytteiden valmistuksen jälkeen. Tiimit mittaavat mittatarkkuuden, tarkistavat virheitä, kuten vääntymiä tai uppoumia, ja testaavat sopivuutta ja toimivuutta kokoonpanoissa. Prototyyppien ruiskuvalun yhdenmukaisuus tekee siitä ihanteellisen toleranssien ja materiaalin suorituskyvyn tarkistamiseen.

Jos testauksessa ilmenee ongelmia, insinöörit säätävät muotin suunnittelua, käsittelylämpötiloja tai ruiskutuspainetta. Koska alumiinimuotteja on helppo koneistaa, muutokset voidaan tehdä tunneissa viikkojen sijaan. Tämä tukee nopeaa iterointia ja suunnittelun varmennusta.

Prototyyppien ruiskuvalupalveluihin sisältyy usein yksityiskohtaiset tarkastusraportit ja osien validointitiedot. Nämä tarkastukset varmistavat, että tuotantotyökalujen alkaessa suunnittelun on todistettu toimivan sekä teknisesti että valmistettavasti, mikä säästää aikaa ja vähentää kalliiden uudelleensuunnittelujen riskiä myöhemmin.

Sovellukset ja teollisuuden käyttötapaukset

Tuotekehitys ja nopea prototyyppien valmistus

Tuotekehityksessä prototyyppien ruiskuvalua käytetään luomaan toiminnallisia prototyyppejä, jotka jäljittelevät lopputuotteita sekä muodossa että materiaalissa. tuotantoa edeltävä validointi.

Prosessi tukee lyhyet läpimenoajat ja pieni tuotantomäärä, mikä auttaa tiimejä iteroimaan suunnitelmia nopeasti. Tämä antaa tarkkaa palautetta geometrian ja suorituskyvyn parantamiseksi.

Yritykset käyttävät tätä menetelmää muottisuunnitelmien tarkistamiseen, osien lujuuden arviointiin ja materiaalien käyttäytymisen arviointiin. Tämä ominaisuus lyhentää läpimenoaikoja konseptista hyväksyttyyn tuotantosuunnitelmaan.

Lääkinnälliset laitteet ja autokomponentit

Lääketeollisuus käyttää prototyyppien ruiskuvalua tuottaakseen tarkat ja bioyhteensopivat komponentit, kuten ruiskujen osia, kirurgisia työkaluja ja instrumenttikoteloita. Koska lääkinnällisten laitteiden on täytettävä tiukat sääntely- ja bioyhteensopivuusstandardit, prototyyppien muovaus tarjoaa olennaisia toiminnallisia osia turvallisuuden, käytettävyyden ja vaatimustenmukaisuuden varhainen varhainen varmistus.

Autoteollisuudessa ruiskuvaletut prototyypit ovat tärkeässä roolissa rakenne- ja sisäosien, kuten klipsien, liittimien ja kojelaudan elementtien, testauksessa. Prototyyppien avulla insinöörit voivat varmistaa mekaanisen lujuuden, lämmönkestävyyden ja kokoonpanon kohdistuksen ennen laajamittaisen työkalutuotannon aloittamista. Tämä vähentää uudelleensuunnittelun ja työkalujen säätöjen riskiä tuotannon aikana.

Kulutuselektroniikka ja muut sektorit

Kulutuselektroniikka luottaa prototyyppien ruiskuvaluun tarkkojen muotojen, pintarakenteiden ja tiukat toleranssit koteloille, koteloille ja liittimille. Toimivat prototyypit auttavat varmistamaan kokoonpanon yhteensopivuuden sisäisen laitteiston kanssa ja luomaan yhdenmukaisen esteettisen laadun loppukäyttäjille.

Ruiskuvalettujen osien pienimuotoinen tuotanto auttaa tuotetiimejä testaamaan ergonomia, väri, estetiikka ja rakenne tehokkaasti. Tämä mahdollistaa testaamisen lämpö-, mekaanisissa tai ympäristörasitusolosuhteissa ilman merkittäviä kustannuksia.

Prosessi on yhtä kriittinen ilmailu- ja teollisuuslaitteissa monimutkaisten ja korkeaa spesifikaatiota vaativien osien validoinnissa ennen täysimittaiseen tuotantotyökalujen käyttöönottoa.
